Изготовление гальванических линий: ручных, механизированных и автоматических

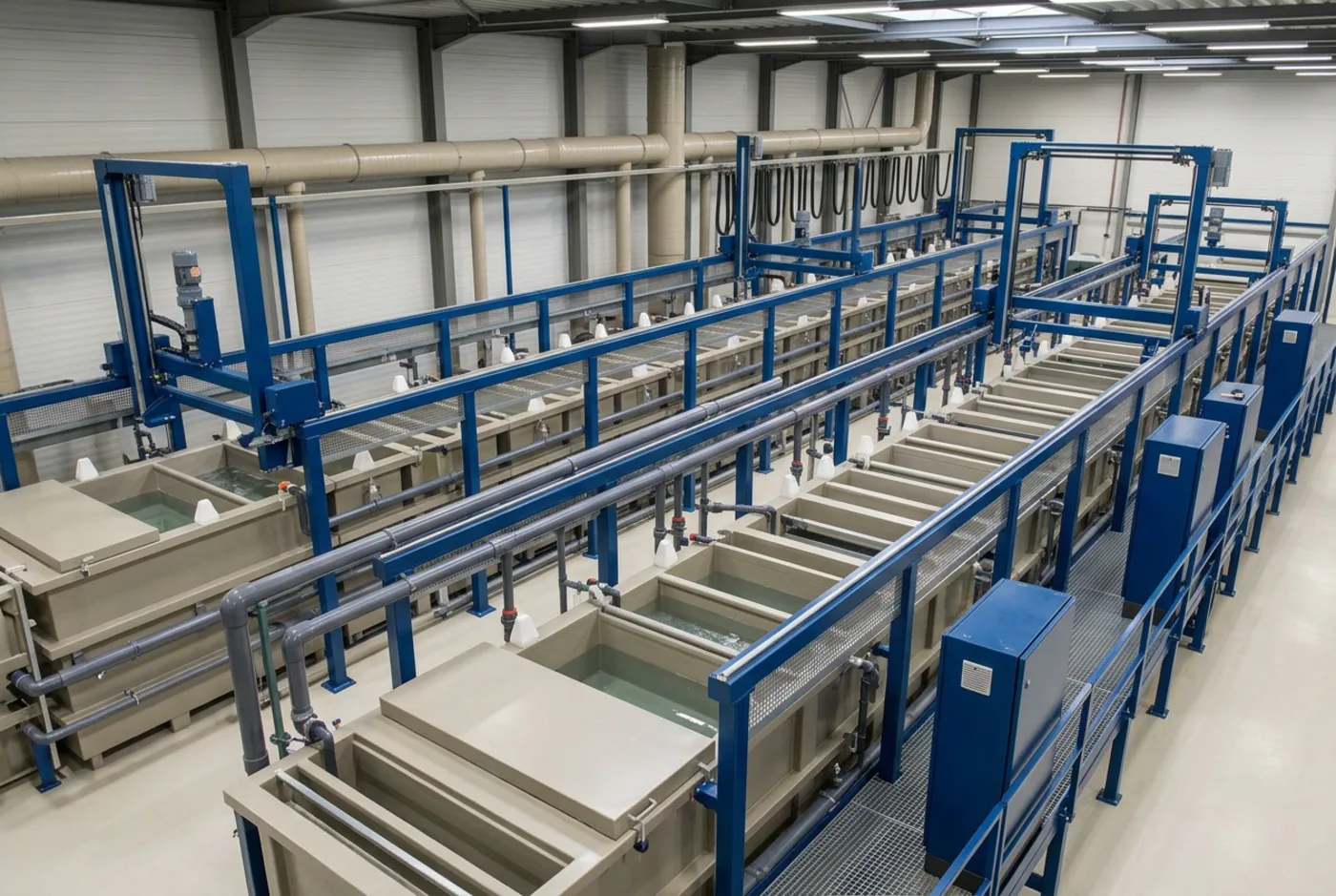

Изготавливаем гальванические линии комплектно: ванны из полипропилена, несущий каркас с площадками обслуживания, трубопроводную обвязку, бортовые отсосы с сетью воздуховодов и мокрой газоочисткой, узлы нагрева и охлаждения, фильтр-насосные установки и шкаф управления. Заказчик получает работающую линию, а не набор разрозненных позиций от разных поставщиков.
Делаем линии цинкования, никелирования, хромирования, меднения, анодирования алюминия, а также участки обезжиривания и подготовки поверхности. Исполнение — ручное (с кран-балкой или тельфером), механизированное и автоматическое с автооператором по программе обработки.
Компоновку строим по технологической последовательности с учётом высоты помещения, транспортного проезда, мест хранения реагентов и точек подключения к инженерным сетям. Проектирование, изготовление, монтаж и пусконаладку выполняем сами — по одному договору и с единой гарантией на линию.
Состав и комплектация
- Компоновка линии по технологической карте и расстановка позиций
- Изготовление ванн из ПП/ПВДФ, каркаса, площадок и трапов обслуживания
- Трубопроводная обвязка из ПП и ПВХ, арматура, коллекторы слива и подпитки
- Бортовые отсосы, воздуховоды из ПП, скруббер и каплеуловитель
- Нагрев и охлаждение растворов, теплообменники, барботаж
- Фильтр-насосные установки, станции дозирования реагентов
- Автооператор или механизированная транспортная система, шкаф управления и автоматика
- Монтаж на объекте, пусконаладка и обучение персонала
Материалы, оборудование, нормы
- Ванны из полипропилена и ПВДФ, расчёт толщин под температуру и объём раствора
- Каркас из стального профиля с полимерным покрытием, настилы и трапы из полимерных решёток
- Воздуховоды и фасонные элементы из ПП, скрубберы и каплеуловители с эффективностью по проектному расчёту

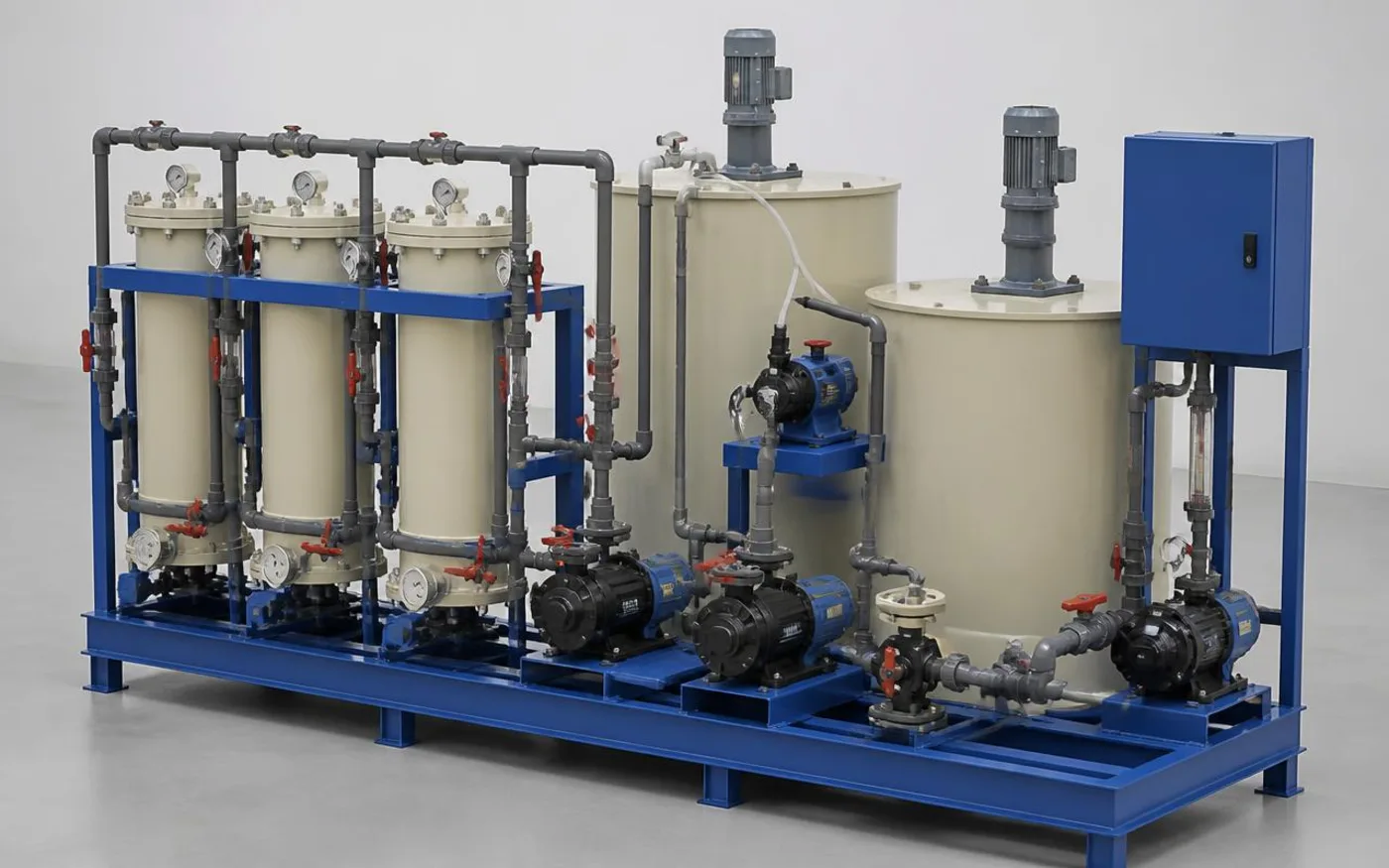

- Фильтр-насосные установки с магнитными насосами и патронными фильтрами
- Шкафы управления с контроллером: уставки температуры, времени выдержки, аварийные блокировки
Этапы работ
ТЗ и компоновка
- Технологическая карта: позиции, время выдержки, температуры
- Обмер помещения и привязка линии к сетям
- Планировка с проездом и грузоподъёмными средствами
Документация и изготовление
- Чертежи ванн, каркаса, обвязки и воздуховодов
- Спецификация насосов, фильтров, арматуры и автоматики
- Производство и сборка узлов на нашей площадке
Монтаж и запуск
- Установка линии, обвязка и подключение вентиляции
- Электромонтаж, наладка шкафа управления и автооператора
- Пуск на воде, вывод на режим, обучение персонала
Фото по направлению
Типы оборудования раздела

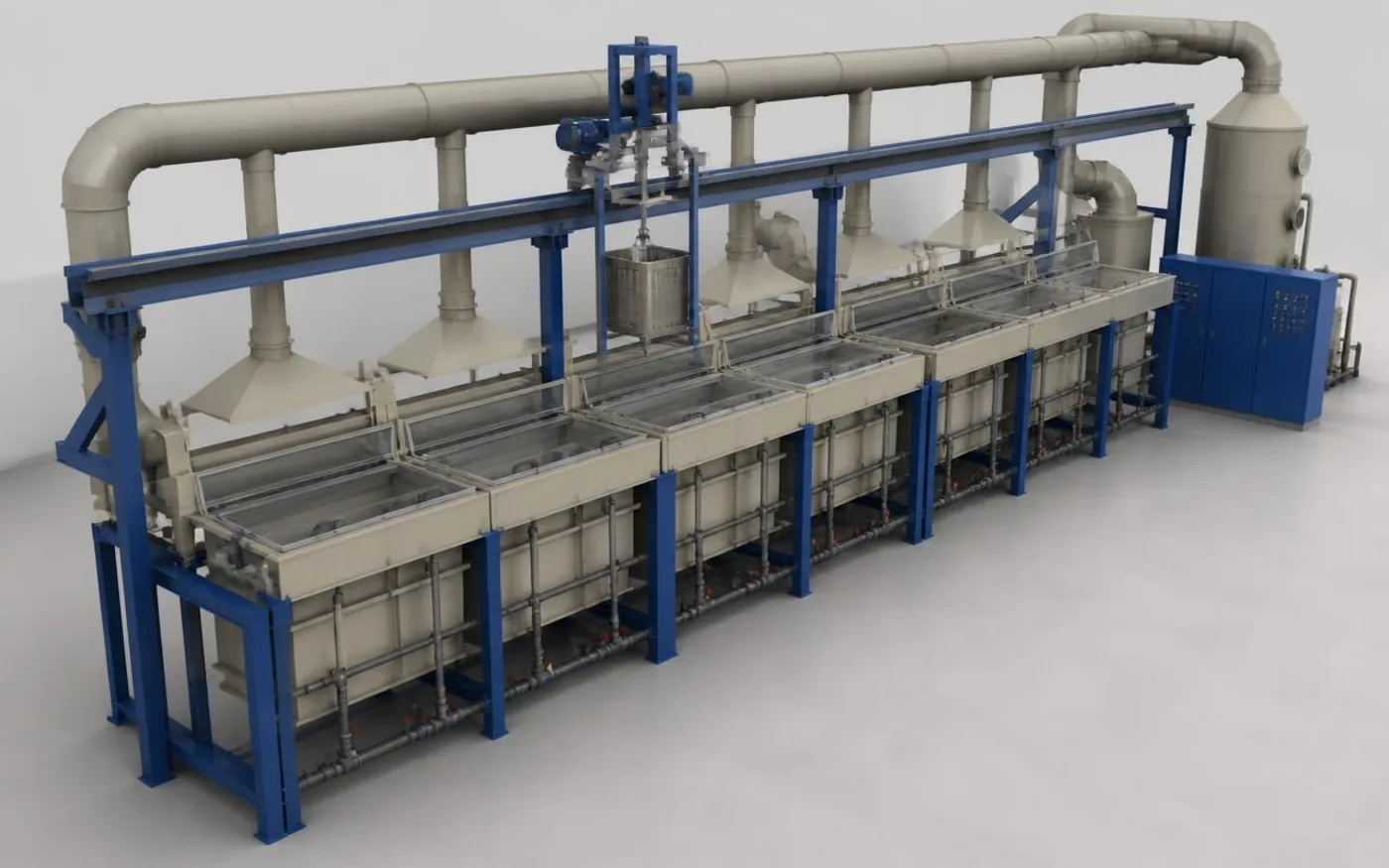

Автоматические линии
Перенос подвесок по программе, контроль времени и температуры, отчётность.
Механизированные линии
Подъём и перенос тельфером по монорельсу, ручное управление позициями.
Ручные линии
Компактный участок 4–8 ванн для мелких серий, ремонта и лабораторий.
Барабанные линии
Гальванические барабаны и колокола для метизов и мелких деталей.
Линии цинкования
Полный техпроцесс от обезжиривания до пассивации и сушки.
Линии анодирования
Травление, осветление, анодирование, окрашивание и уплотнение.
Что нужно для расчёта
- Технологическая карта или перечень позиций линии
- Производительность: площадь покрытия или количество подвесок в час
- Габариты подвесок, барабанов и обрабатываемых деталей
- Планировка помещения с высотой потолка и расположением сетей
- Требования к вентиляции, газоочистке и очистке промывных вод
Связанные разделы
Другое оборудование раздела
Частые вопросы
Что входит в комплектную поставку линии?
Ванны, каркас и площадки обслуживания, трубопроводная обвязка, бортовые отсосы с воздуховодами и газоочисткой, нагрев и охлаждение, фильтрация, транспортная система и шкаф управления. Границы поставки фиксируем в договоре, включая перечень работ заказчика по площадке.
Делаете автоматические линии с автооператором?
Да. Изготавливаем ручные, механизированные и автоматические линии; в автоматическом исполнении программа обработки задаётся в контроллере, оператор только загружает и снимает подвески.
Можно ли модернизировать существующую линию?
Да, часто заменяем изношенные ванны и обвязку, добавляем бортовые отсосы и газоочистку или ставим новый шкаф управления без полной замены линии.
Что нужно подготовить на площадке?
Ровное основание с уклоном к трапу, подвод воды, сжатого воздуха, электропитания и вытяжной вентиляции, а также место под реагентное хозяйство. Точный перечень выдаём после обмера.
Кто выполняет монтаж и пусконаладку?
Наша бригада: монтаж, обвязка, электромонтаж, пуск на воде, вывод на технологический режим и обучение персонала. Возможен шеф-монтаж, если монтирует ваша служба.
