Изготовление гальванических ванн из полипропилена и ПВДФ
Изготовление гальванических ванн из полипропилена (PP-H, PPс), ПВДФ и ПЭ100 под конкретный техпроцесс: обезжиривание, травление, активацию, электрохимическое осаждение, анодирование, каскадную и струйную промывку. Каждая ванна рассчитывается под свой объём, температуру и состав раствора — типовых «универсальных» корпусов мы не делаем.
Толщину листа и шаг рёбер жёсткости подбираем по гидростатической нагрузке и рабочей температуре: чем выше уровень раствора и температура, тем толще стенка и плотнее обвязка каркаса. Сварка — стыковая и экструзионная по требованиям DVS 2207/2205, каждый корпус проходит визуальный контроль швов и испытание наливом.

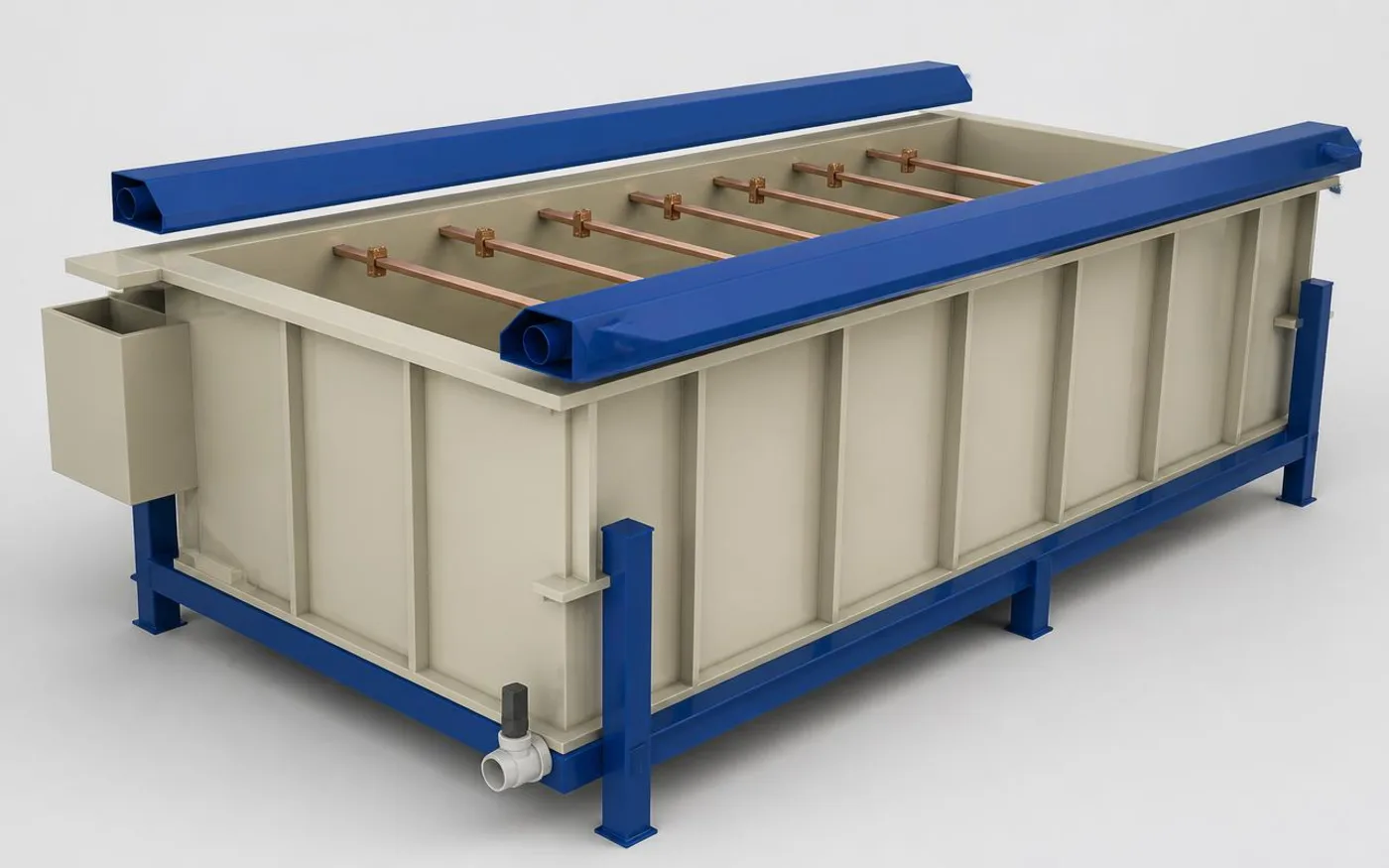

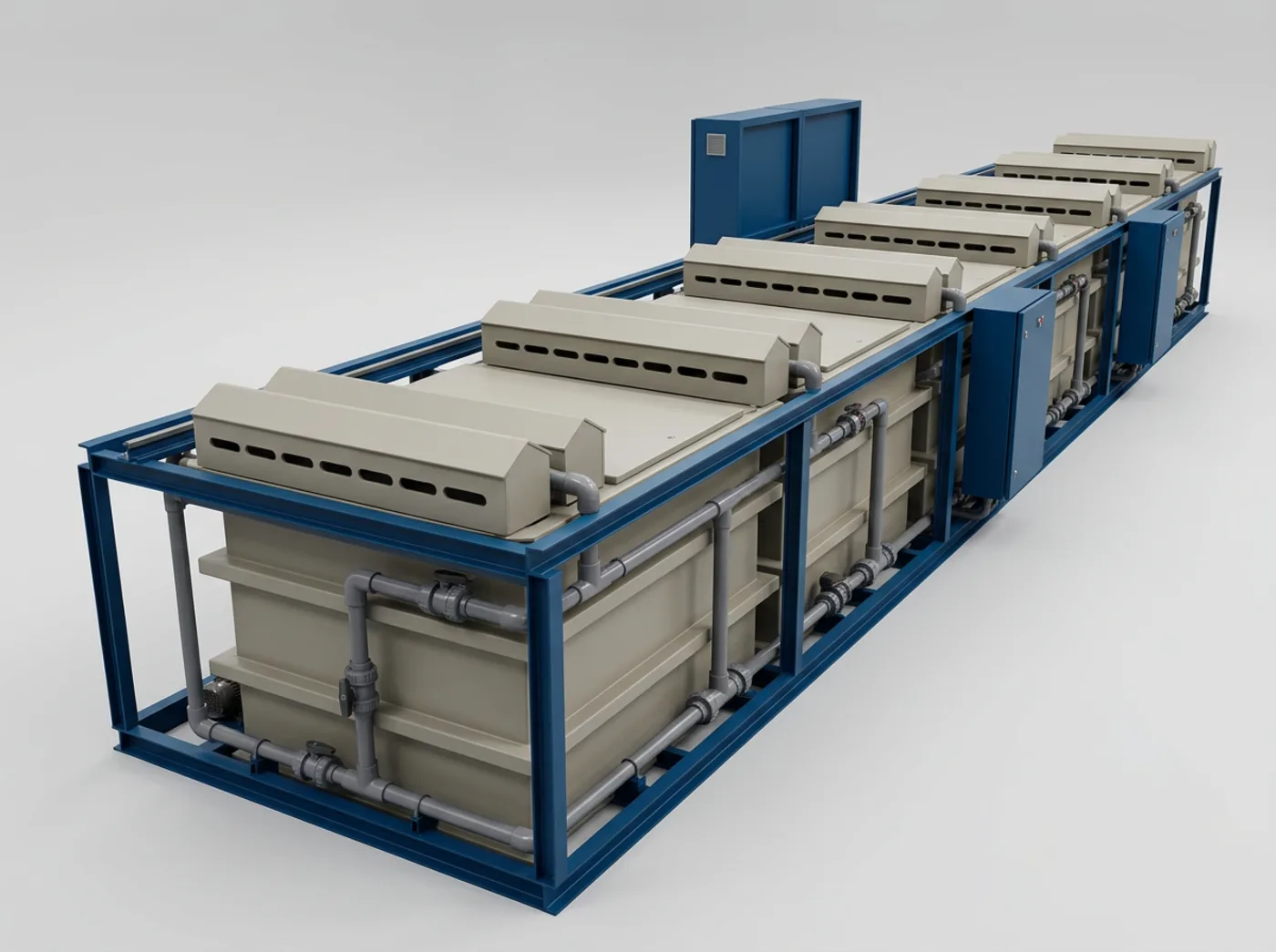

Ванна поставляется в готовом к монтажу виде: с бортовыми отсосами, карманами под анодные и катодные штанги, донным сливом, переливным карманом, ложементами или опорной рамой. По запросу комплектуем нагревательными регистрами, барботажем, датчиками уровня и температуры, крышками и фильтр-насосными установками.
Состав и комплектация
- Расчёт толщины стенки, дна и рёбер жёсткости под объём и температуру раствора
- Бортовые отсосы односторонние и двусторонние, штуцеры подключения к воздуховодам
- Карманы и опоры под анодные штанги, анодные корзины, катодные контакты
- Донный слив, переливной карман, перегородки для каскадной промывки
- Нагрев и терморегулирование: титановые регистры, ТЭНы в чехлах, паровые змеевики

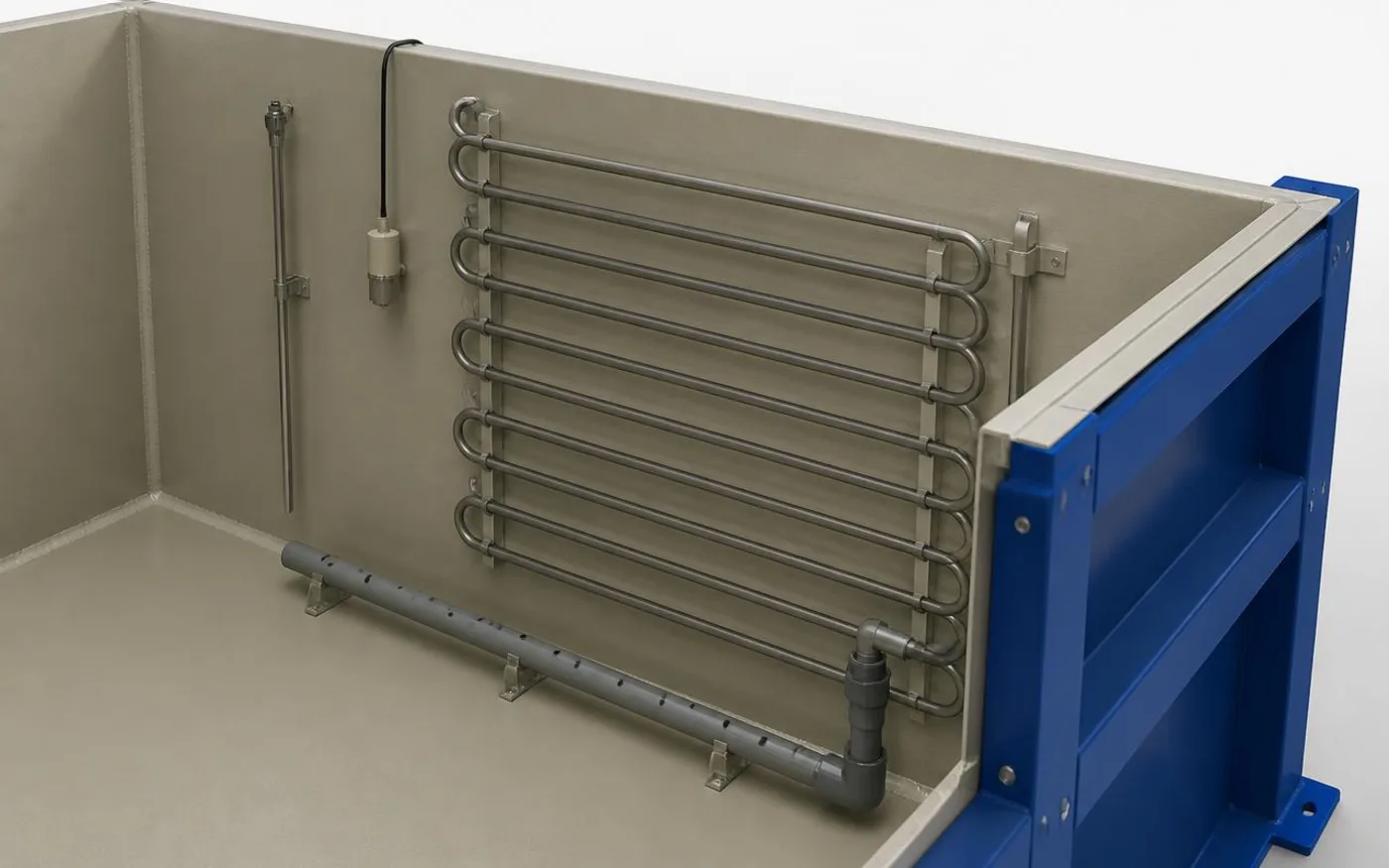

- Барботаж, датчики уровня и температуры, крышки и защитные экраны
- Ложементы, опорная рама, площадки обслуживания и трапы
Материалы, оборудование, нормы
- Полипропилен PP-H и PPс толщиной 8–20 мм — основной материал для кислых и щелочных растворов
- ПВДФ и ПП с усиленным конструктивом — для горячих и особо агрессивных электролитов
- ПЭ100 — для промывочных и накопительных ванн, где важна ударная вязкость
- Стальной каркас с полимерным покрытием, крепёж из нержавеющей стали или полимера
- Титановые нагревательные регистры и ТЭНы в защитных чехлах
Этапы работ
Исходные данные
- Состав, концентрация и температура раствора
- Габариты подвесок, барабанов и деталей
- Требования к отсосам и подключению вентиляции
Конструктив
- Расчёт толщин и рёбер под гидростатику
- Компоновка штуцеров, карманов и слива
- Согласование чертежа с заказчиком
Производство
- Раскрой листа и гибка на станке
- Стыковая и экструзионная сварка по DVS
- Контроль швов, испытание наливом, отгрузка
Фото по направлению
Типы оборудования раздела
Ванны цинкования
Щелочные и слабокислые электролиты цинкования, анодные штанги и корзины.
Ванны никелирования
Электролит Уоттса 50–60 °C: титановый нагрев, непрерывная фильтрация, барботаж.
Ванны хромирования
Хромовый ангидрид, ПВДФ/ПП, усиленный корпус, охлаждение и бортовой отсос.
Ванны анодирования
Сернокислое анодирование: свинцовые катоды, теплообменник, барботаж, шинопровод.
Ванны травления
Серная, соляная, азотная кислота: толстая стенка, крышка, отсос и нагрев.
Ванны обезжиривания
Щелочной раствор 60–80 °C, нагрев, карман съёма масла, стальные электроды.
Ванны холодной промывки
Проточная и непроточная промывка, переливной карман, форсунки, слив в ЛОС.

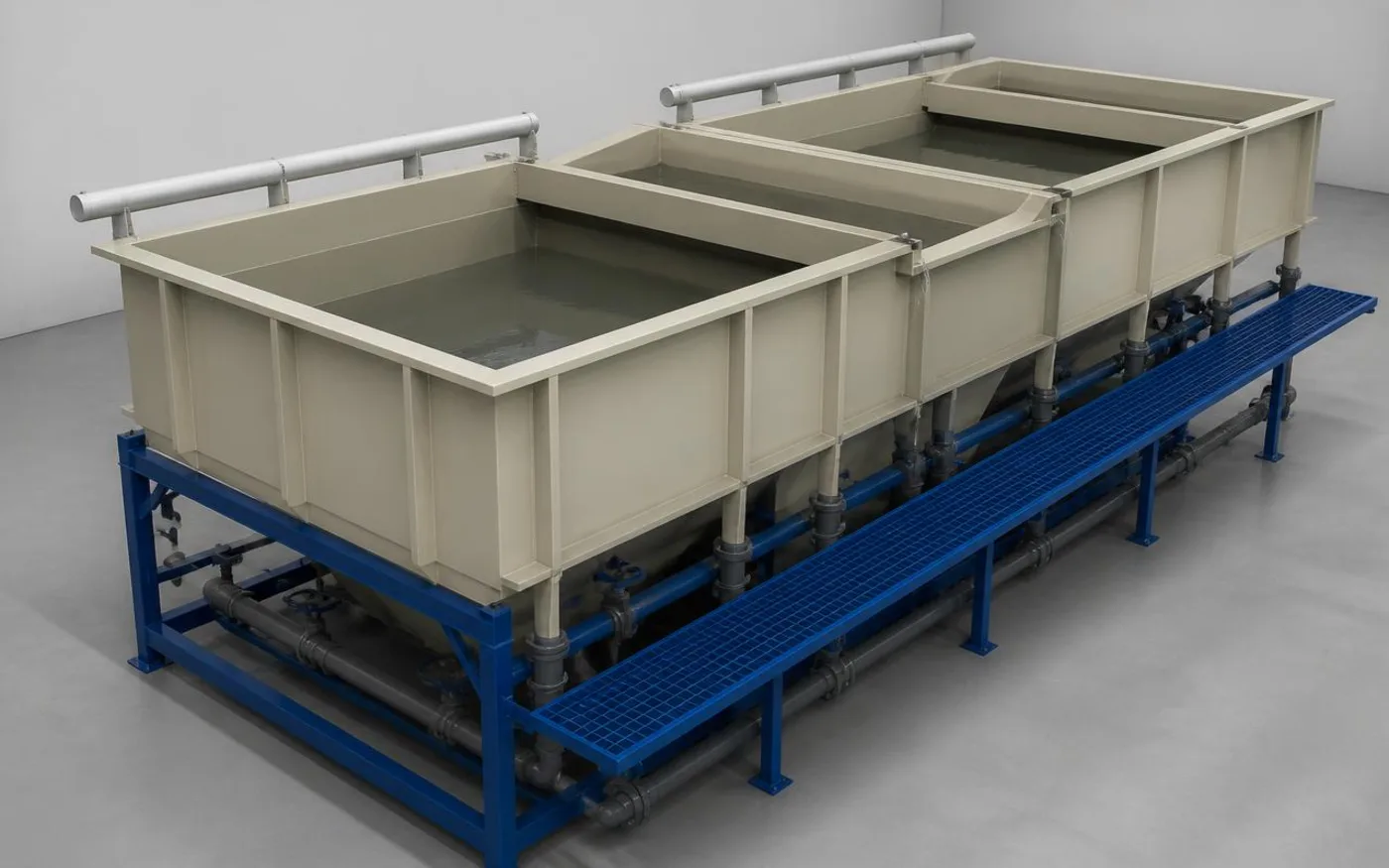

Ванны каскадной промывки
Противоточная схема в одном корпусе для снижения расхода воды.
Ванны горячей промывки
Промывка 60–90 °C перед сушкой: нагрев, крышка, утеплённый корпус.
Ванны пассивации и осветления
Компактные ванны финишной обработки: дозирование, барботаж, поддон.
Ванны улавливания
Возврат уноса электролита в процесс, сокращение стоков и потерь реагентов.
Ванны химического никелирования
Никель-фосфор 85–92 °C: ПВДФ, точный нагрев, фильтрация, пассивация стенок.
Что нужно для расчёта
- Внутренние габариты ванны или объём раствора
- Химический состав и рабочая температура раствора
- Нужны ли бортовые отсосы и с какой стороны
- Комплектация: нагрев, барботаж, фильтрация, крышка
- Способ установки: на пол, в поддон, в раму, на ложементы
Связанные разделы
Другое оборудование раздела
Частые вопросы
Из какого материала лучше заказать гальваническую ванну?
Для большинства кислых и щелочных растворов до 80 °C достаточно полипропилена PP-H толщиной 8–15 мм с рёбрами жёсткости. Для горячих концентрированных электролитов и растворов с окислителями применяем ПВДФ или усиленный конструктив из ПП с дополнительными рёбрами.
Делаете ванны по чертежам заказчика?
Да. Работаем и по вашим чертежам, и по техническому заданию — во втором случае сами разрабатываем конструктив и согласовываем его до запуска в производство.
Можно ли заказать ванну с бортовым отсосом и подключением к вентиляции?
Да, бортовые отсосы делаем односторонними и двусторонними, со штуцерами под воздуховоды из ПП. При необходимости считаем объём удаляемого воздуха и поставляем воздуховоды и скруббер.
Какие сроки изготовления?
Срок изготовления ванн и блоков зависит от конструкции и комплектации; его фиксируют в договоре после согласования чертежей.
Проверяете ванну на герметичность?
Виды контроля сварных соединений и приёмочных испытаний фиксируются в документации заказа.
