Проектирование гальванических линий и участков
Проектирование гальванических линий и участков — от компоновки цеха до узла нейтрализации промывных вод. Проектируем гальванические ванны из полипропилена под конкретные электролиты, системы бортовых отсосов, воздуховоды из ПП, скрубберы и реагентное хозяйство.
Учитываем требования по химической стойкости, температуре электролита и удалению агрессивных аэрозолей от каждой ванны: для каждой позиции линии считаем объём отсасываемого воздуха, подбираем сечение воздуховода и ступень мокрой газоочистки.

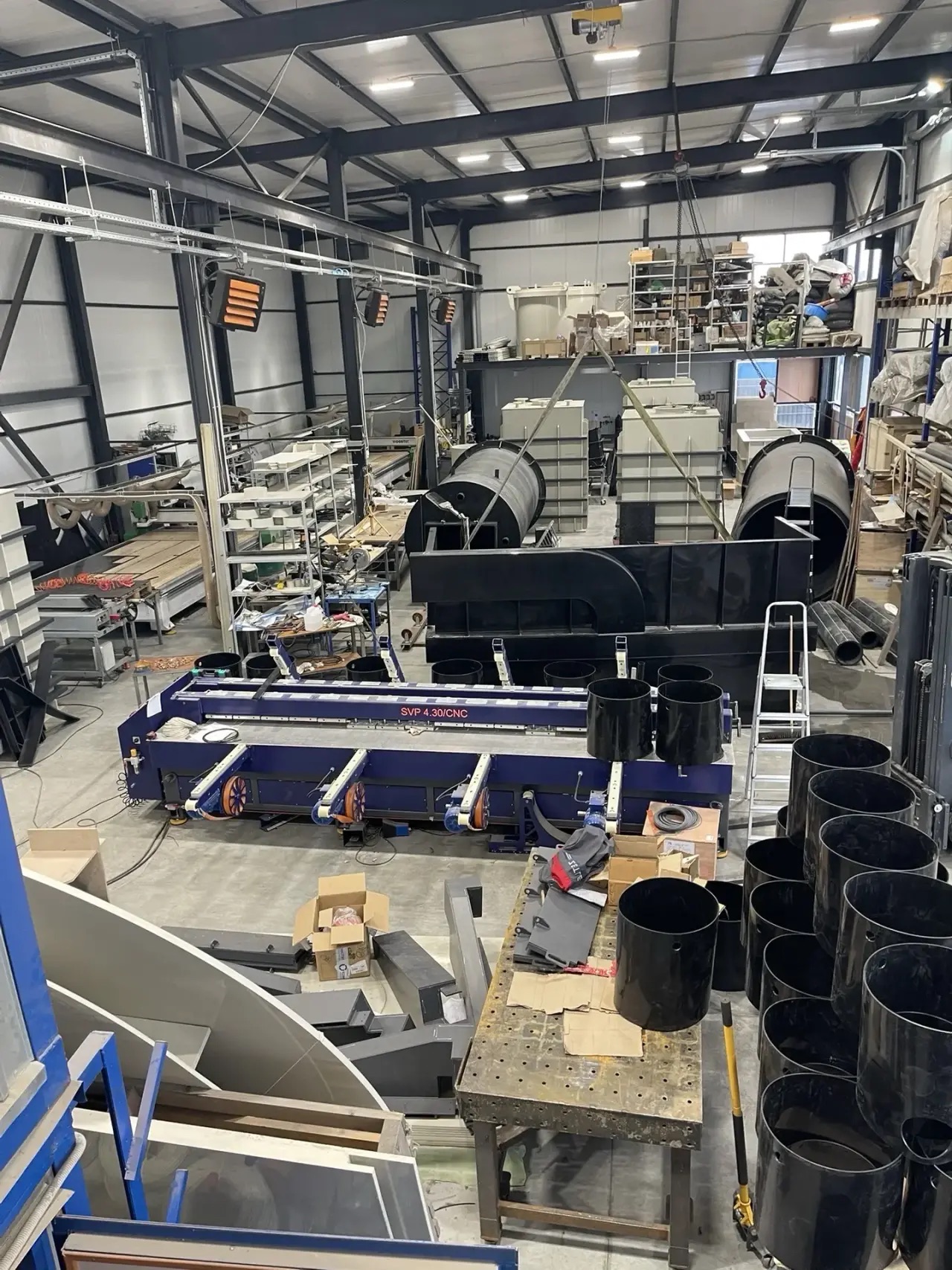

В проекте увязываем технологическую последовательность обработки, грузоподъёмные средства и транспортный проезд, накопительные ёмкости промывных и отработанных растворов, станции дозирования кислоты и щёлочи. Изготовление ванн, воздуховодов и скрубберов выполняем на собственном производстве по этим же чертежам — с доставкой по РФ и ЕАЭС.
Что входит в услугу

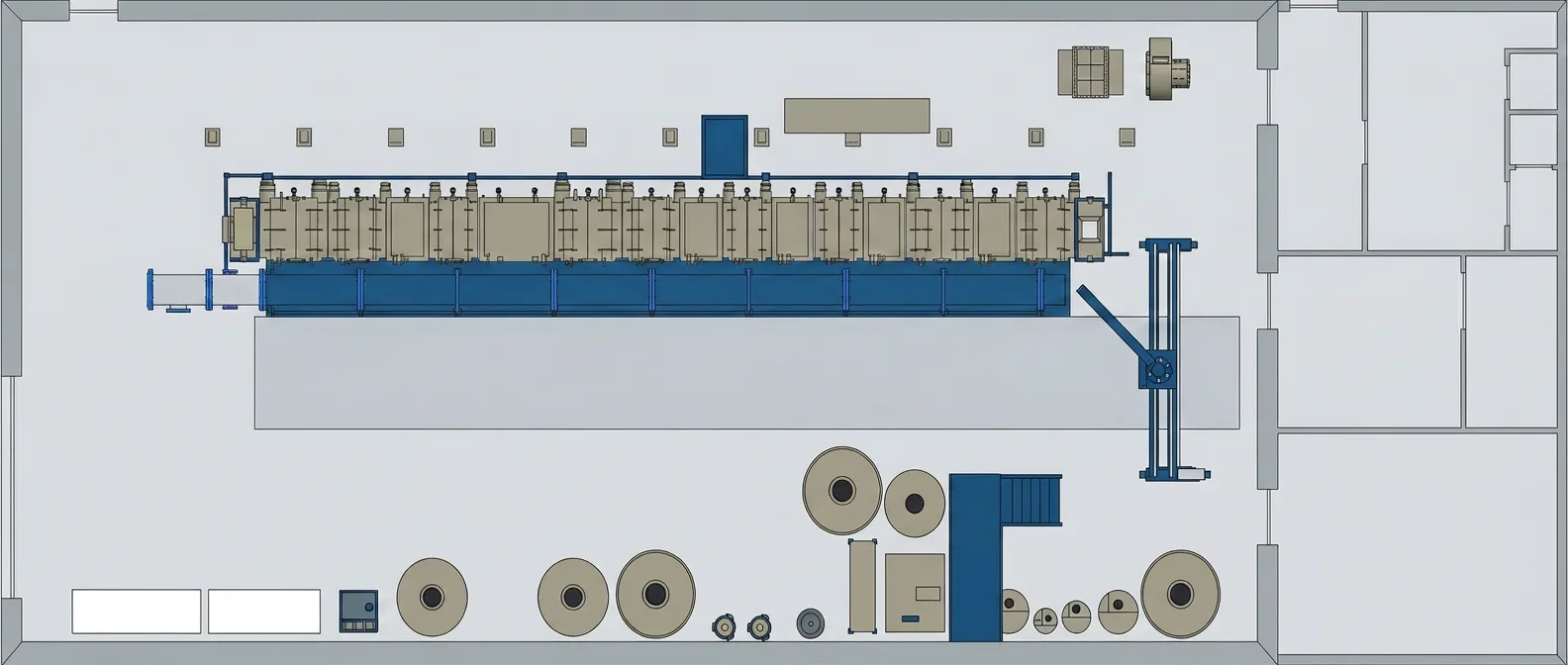

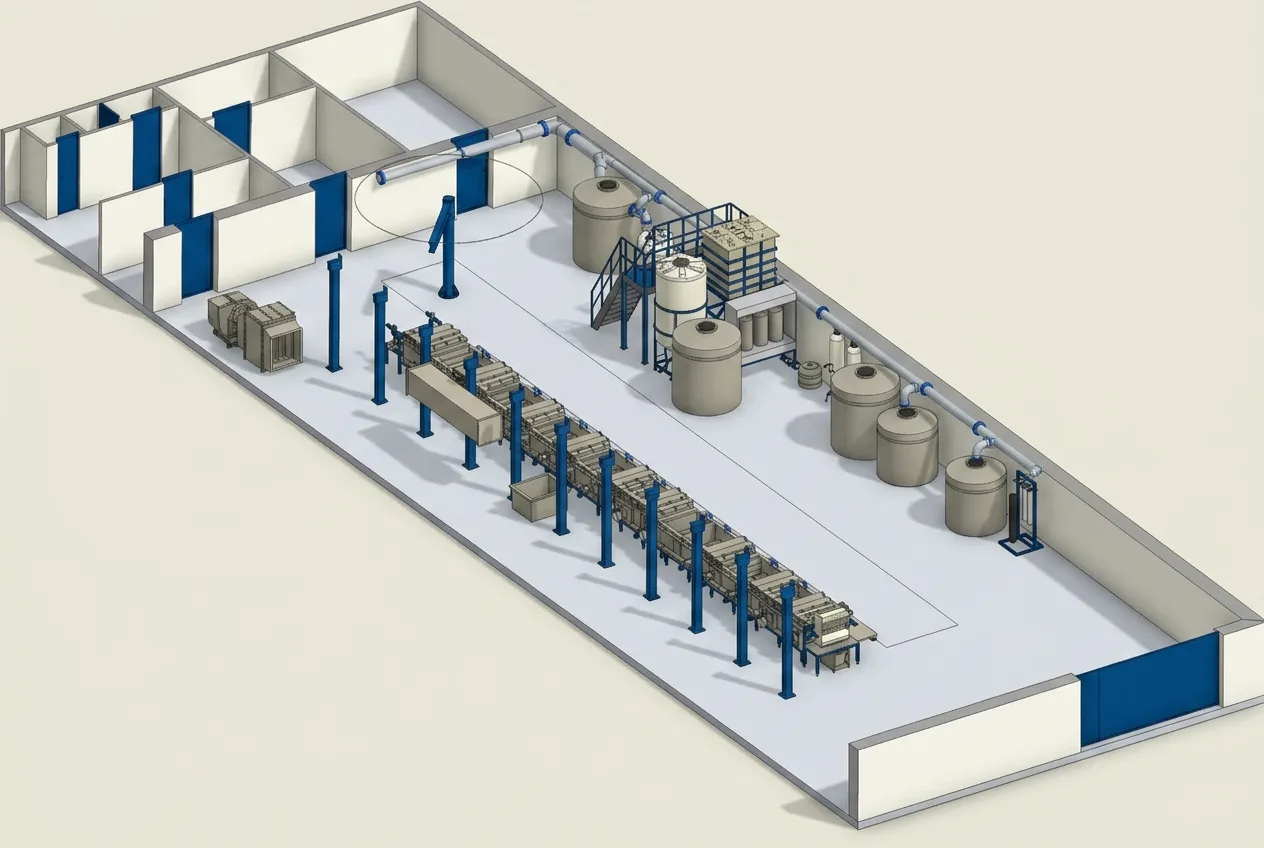

- Компоновка линии и расстановка ванн по технологической последовательности
- Конструкция ванн: материал, толщины, рёбра, футеровка, обогрев
- Бортовые отсосы и расчёт объёмов удаляемого воздуха
- Воздуховоды из ПП, подбор скрубберов и каплеуловителей
- Узлы промывки и нейтрализации сточных вод участка
- Спецификация оборудования и чертежи на изготовление
Материалы, оборудование, нормы
- Ванны из ПП (полипропилен) и ПВДФ под кислые и щелочные электролиты
- Воздуховоды и фасонные элементы из ПП круглого и прямоугольного сечения
- Скрубберы и каплеуловители с эффективностью по проектному расчёту
- Электрообогрев и терморегулирование ванн по требованию технологии
Этапы работ
Технология
- Состав и температура электролитов по каждой ванне
- Программа обработки и производительность линии
- Требования к промывке и водообороту
Оборудование
- Расчёт габаритов ванн и рёбер жёсткости
- Подбор нагревателей, фильтров, барботажа
- Бортовые отсосы и сеть воздуховодов
Газоочистка и стоки
- Подбор скруббера и каплеуловителя
- Схема нейтрализации промывных вод
- Обвязка и точки подключения
Фото по направлению
Что нужно для расчёта
- Перечень ванн, составы и температуры электролитов
- Габариты подвесок и деталей
- Планировка помещения с высотой потолка
- Наличие приточной и вытяжной вентиляции
- Требования к очистке промывных вод
Частые вопросы
Из какого материала делаете гальванические ванны?
Основной материал — полипропилен (ПП) толщиной 8–20 мм с рёбрами жёсткости; под агрессивные горячие электролиты применяем ПВДФ или ПП с футеровкой. Материал подбираем по составу и температуре электролита.
Считаете вентиляцию и газоочистку участка в составе проекта?
Да. По каждой ванне считаем объём воздуха от бортовых отсосов, проектируем сеть воздуховодов из ПП и подбираем скруббер с каплеуловителем под состав аэрозолей.
Делаете ванны нестандартных размеров?
Да, все ванны изготавливаются по размерам заказчика с расчётом рёбер жёсткости под гидростатическую нагрузку.
Можно заказать только газоочистку участка?
Да, можем выполнить отдельно вентиляцию и газоочистку без замены существующих ванн.
