Круглые полипропиленовые воздуховоды и фасонные части Ø200–1250 мм для агрессивных газовоздушных сред. Исполнение: фланцевое соединение.
Каждое изделие изготавливается в пяти видах соединения. Раскройте «Типоразмеры» в карточке, чтобы увидеть ряд с толщиной стенки, расчётной массой и площадью поверхности.
Виды соединения
Ø200–1250 мм
Прямой участок круглого сечения стандартной длиной 2000 мм под раструбное, фланцевое или сварное соединение.
СЗПК.ВК.ВОЗД.200-ФЛАНЕЦ-ФЛАНЕЦ
Ø200–1250 мм

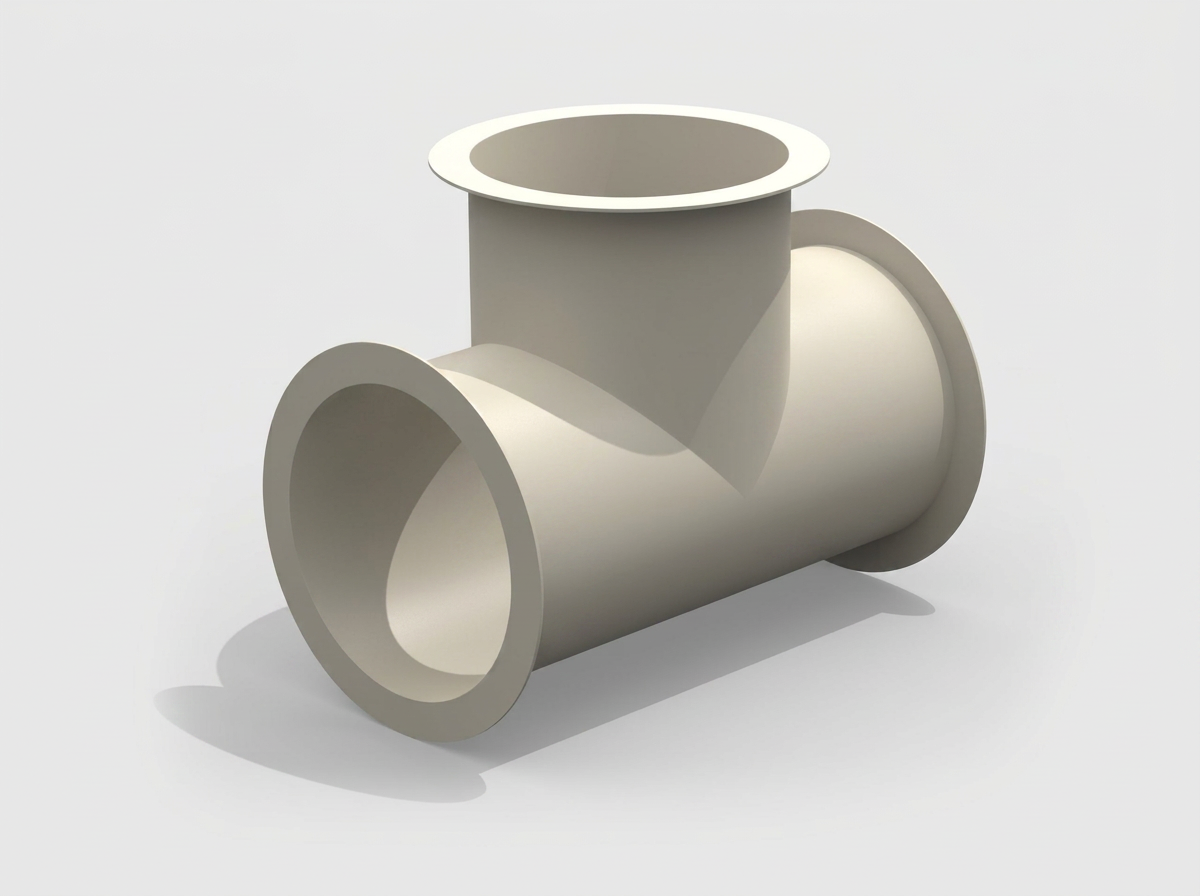

Присоединение ответвления под 90°, равнопроходной или переходной.
СЗПК.ВК.ТР90.200-ФЛАНЕЦ-ФЛАНЕЦ
Ø200–1250 мм
Конфузор или диффузор с совпадающими осями, угол раскрытия 15–30°.
СЗПК.ВК.ПРК.200-ФЛАНЕЦ-ФЛАНЕЦ
Ø200–1000 мм

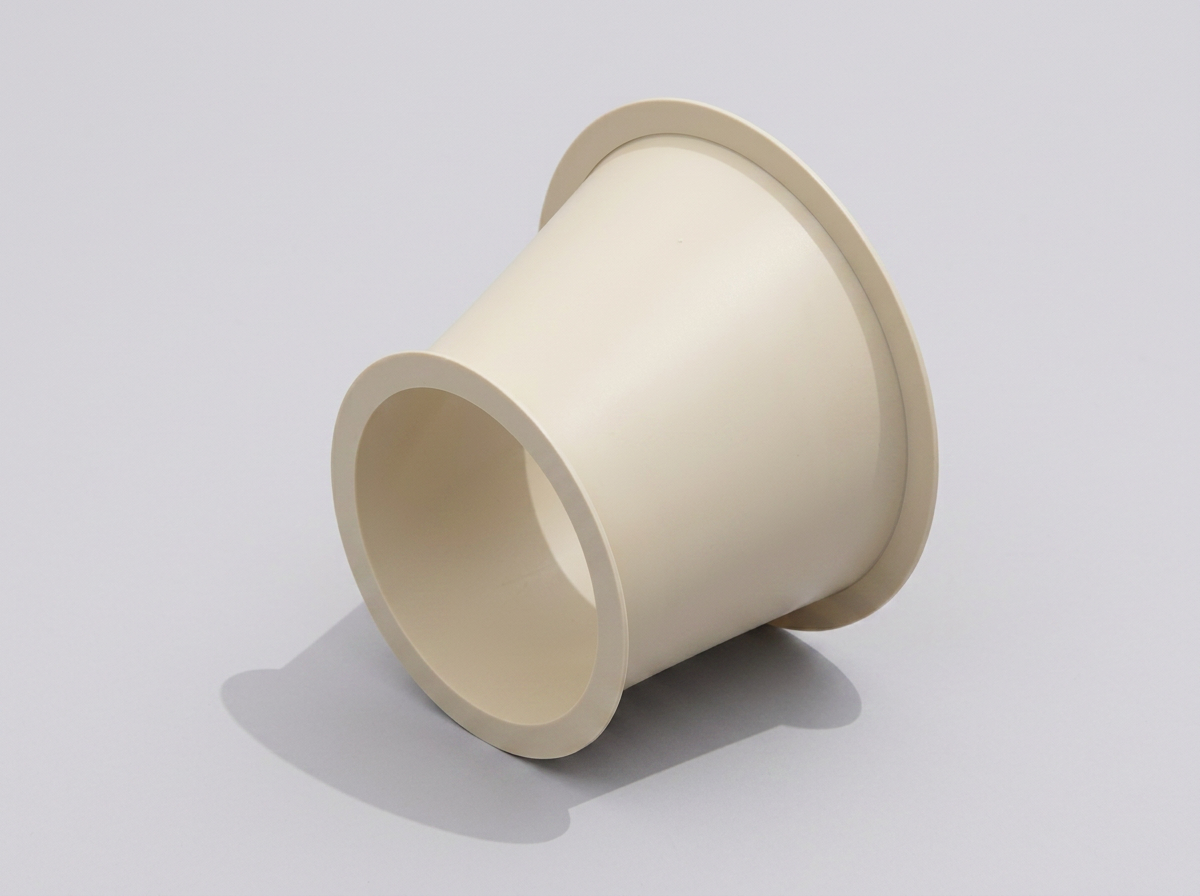

Переход со смещённой осью — для монтажа вдоль стены или перекрытия.
СЗПК.ВК.ПРЭ.200-ФЛАНЕЦ-ФЛАНЕЦ
Ø200–1250 мм

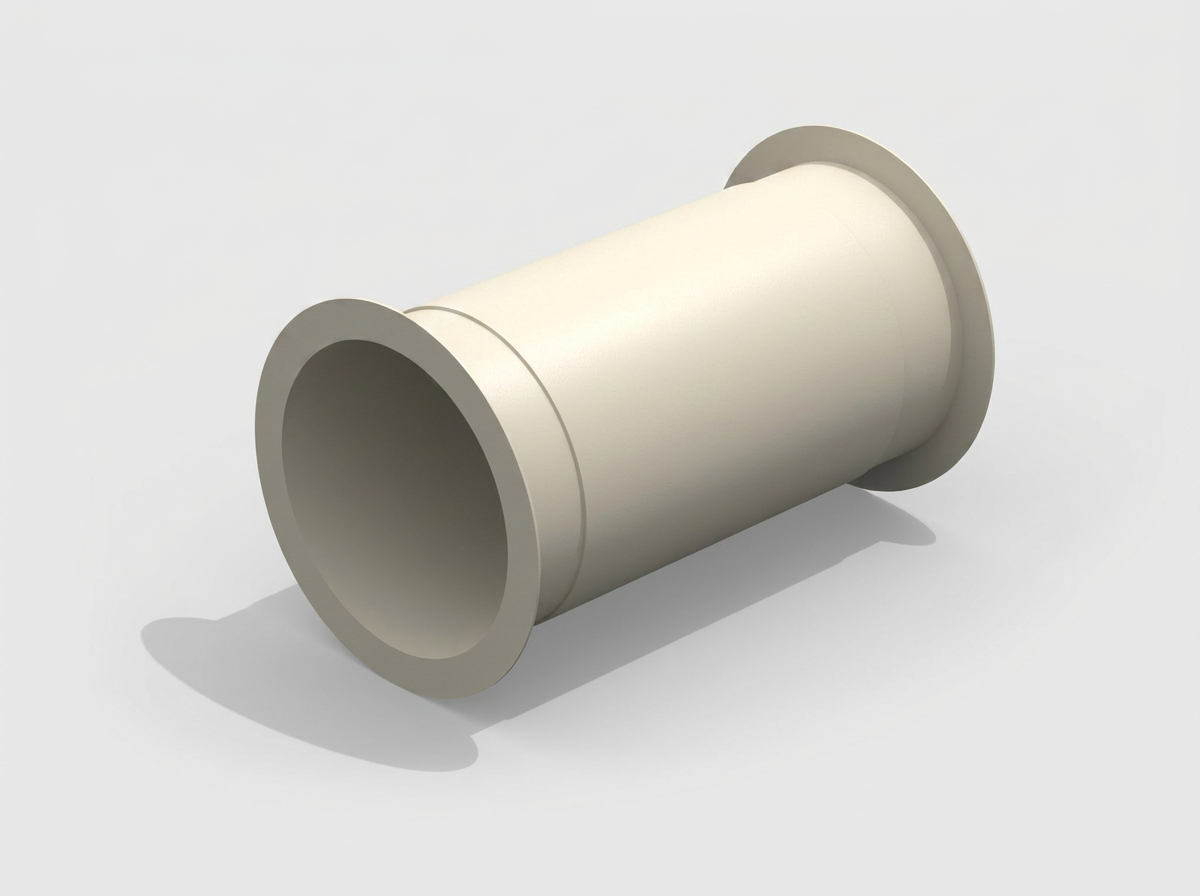

Телескопическая вставка для компенсации монтажных допусков и удлинений трассы.
СЗПК.ВК.РЗД.200-ФЛАНЕЦ-ФЛАНЕЦ
Выберите изделие, типоразмер, вид соединения, материал и цвет — калькулятор покажет артикул, толщину стенки, расчётную массу и площадь поверхности для оценки монтажа.
до +80 °C, стойкость к кислотам, щелочам и растворам солей
Соединение на накидной фланец по сварному бурту, уплотнение EPDM, сверловка по согласованной таблице (PN 2,5). Разъёмный монтаж — участок демонтируется без резки. Площадь наружной поверхности приведена на 1 м и на секцию 2 м — по ней считается стоимость монтажа, окраски и теплоизоляции. Масса указана с учётом элементов соединения (раструбов или буртов с фланцами) на двух торцах секции.
Нажмите на строку, чтобы открыть карточку изделия с этим типоразмером. Заголовки колонок сортируют ряд. Найдено позиций: 15 из 15.
| Количество | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| СЗПК.ВК.200-ФЛАНЕЦ | 200 | 3 | 285 | 4 | 1,8 | 4,1 | 0,65 | 1,29 | 900 | по запросу | 1 | |
| СЗПК.ВК.250-ФЛАНЕЦ | 250 | 3 | 335 | 8 | 2,2 | 5,1 | 0,80 | 1,61 | 1410 | по запросу | 1 | |
| СЗПК.ВК.315-ФЛАНЕЦ | 315 | 4 | 405 | 8 | 3,7 | 8,5 | 1,01 | 2,03 | 2240 | по запросу | 1 | |
| СЗПК.ВК.355-ФЛАНЕЦ | 355 | 4 | 445 | 8 | 4,2 | 9,6 | 1,14 | 2,28 | 2850 | по запросу | 1 | |
| СЗПК.ВК.400-ФЛАНЕЦ | 400 | 4 | 490 | 8 | 4,7 | 10,8 | 1,28 | 2,56 | 3620 | по запросу | 1 | |
| СЗПК.ВК.450-ФЛАНЕЦ | 450 | 4 | 540 | 12 | 5,2 | 12,1 | 1,44 | 2,88 | 4580 | по запросу | 1 | |
| СЗПК.ВК.500-ФЛАНЕЦ | 500 | 4 | 590 | 12 | 5,8 | 13,4 | 1,60 | 3,19 | 5650 | по запросу | 1 | |
| СЗПК.ВК.560-ФЛАНЕЦ | 560 | 5 | 650 | 12 | 8,2 | 18,7 | 1,79 | 3,58 | 7090 | по запросу | 1 | |
| СЗПК.ВК.630-ФЛАНЕЦ | 630 | 5 | 720 | 16 | 9,2 | 21,0 | 2,01 | 4,02 | 8980 | по запросу | 1 | |
| СЗПК.ВК.710-ФЛАНЕЦ | 710 | 5 | 800 | 16 | 10,3 | 23,6 | 2,26 | 4,52 | 11400 | по запросу | 1 | |
| СЗПК.ВК.800-ФЛАНЕЦ | 800 | 5 | 890 | 20 | 11,6 | 26,6 | 2,54 | 5,09 | 14480 | по запросу | 1 | |
| СЗПК.ВК.900-ФЛАНЕЦ | 900 | 6 | 990 | 20 | 15,7 | 36,2 | 2,87 | 5,73 | 18320 | по запросу | 1 | |
| СЗПК.ВК.1000-ФЛАНЕЦ | 1000 | 6 | 1090 | 24 | 17,4 | 40,2 | 3,18 | 6,36 | 22620 | по запросу | 1 | |
| СЗПК.ВК.1120-ФЛАНЕЦ | 1120 | 8 | 1215 | 28 | 26,1 | 58,3 | 3,57 | 7,14 | 28370 | по запросу | 1 | |
| СЗПК.ВК.1250-ФЛАНЕЦ | 1250 | 8 | 1345 | 32 | 29,1 | 65,0 | 3,98 | 7,95 | 35340 | по запросу | 1 |
Каждый патрубок фасонной части комплектуется буртом и накидным фланцем с уплотнением. Артикул дополняется словом ФЛАНЕЦ. Масса указывается с фланцами, площадь — по развёртке.
Нажмите на строку, чтобы открыть карточку изделия с этим типоразмером. Заголовки колонок сортируют ряд. Найдено позиций: 7 из 7.
| Количество | ||||||
|---|---|---|---|---|---|---|

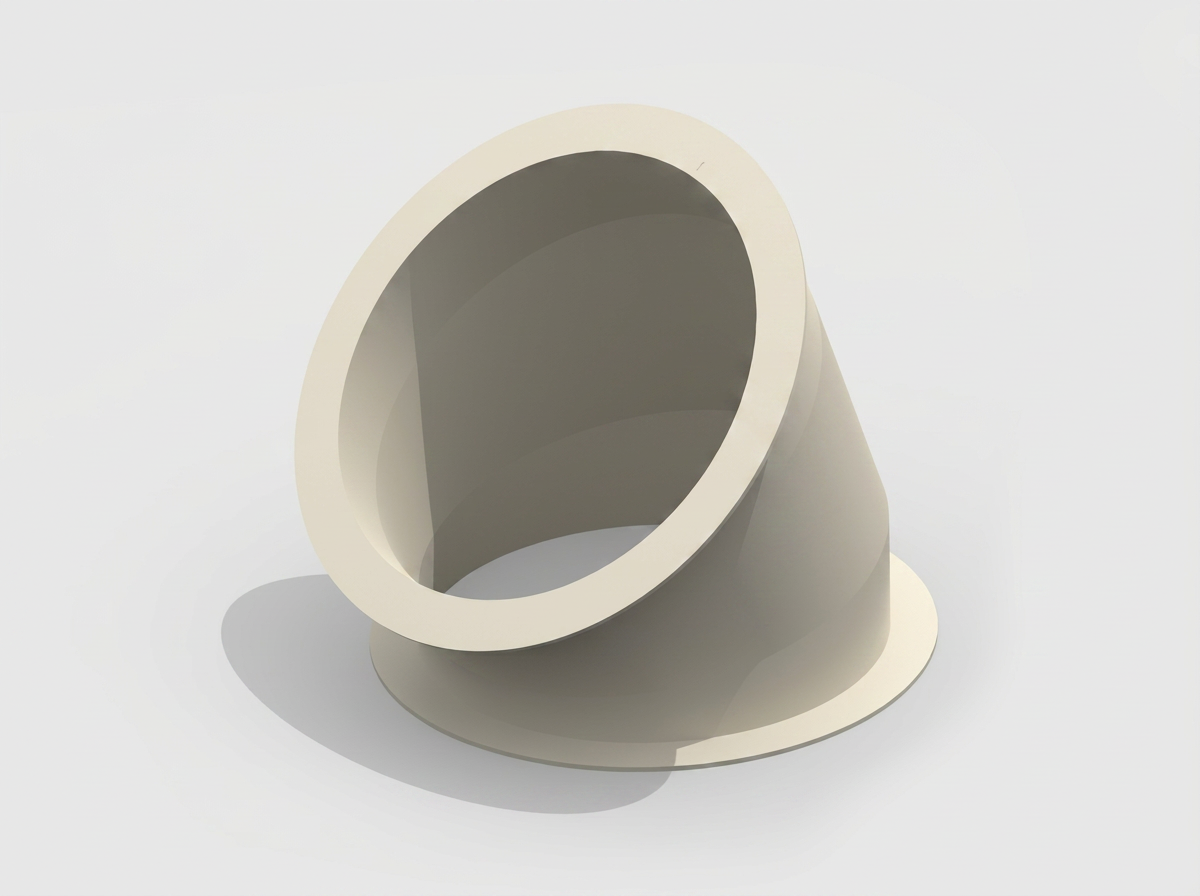

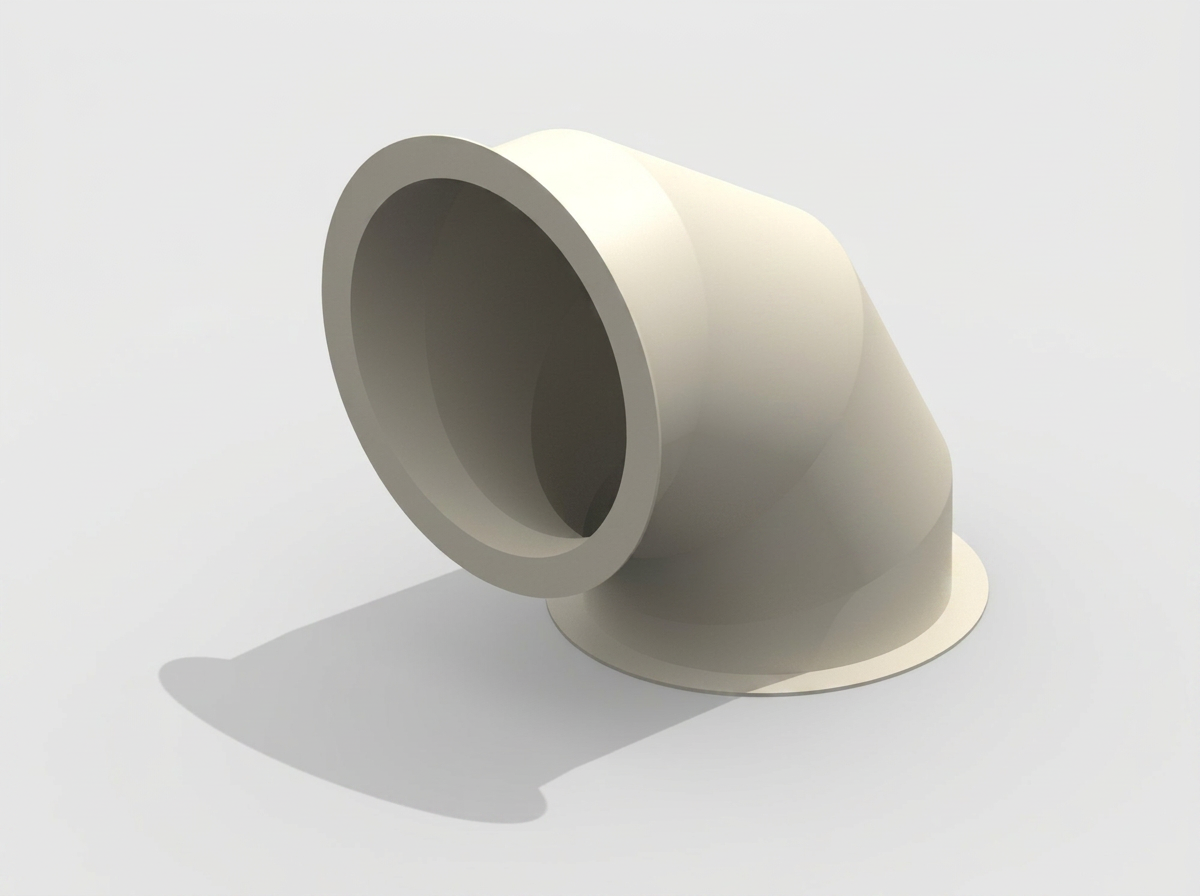

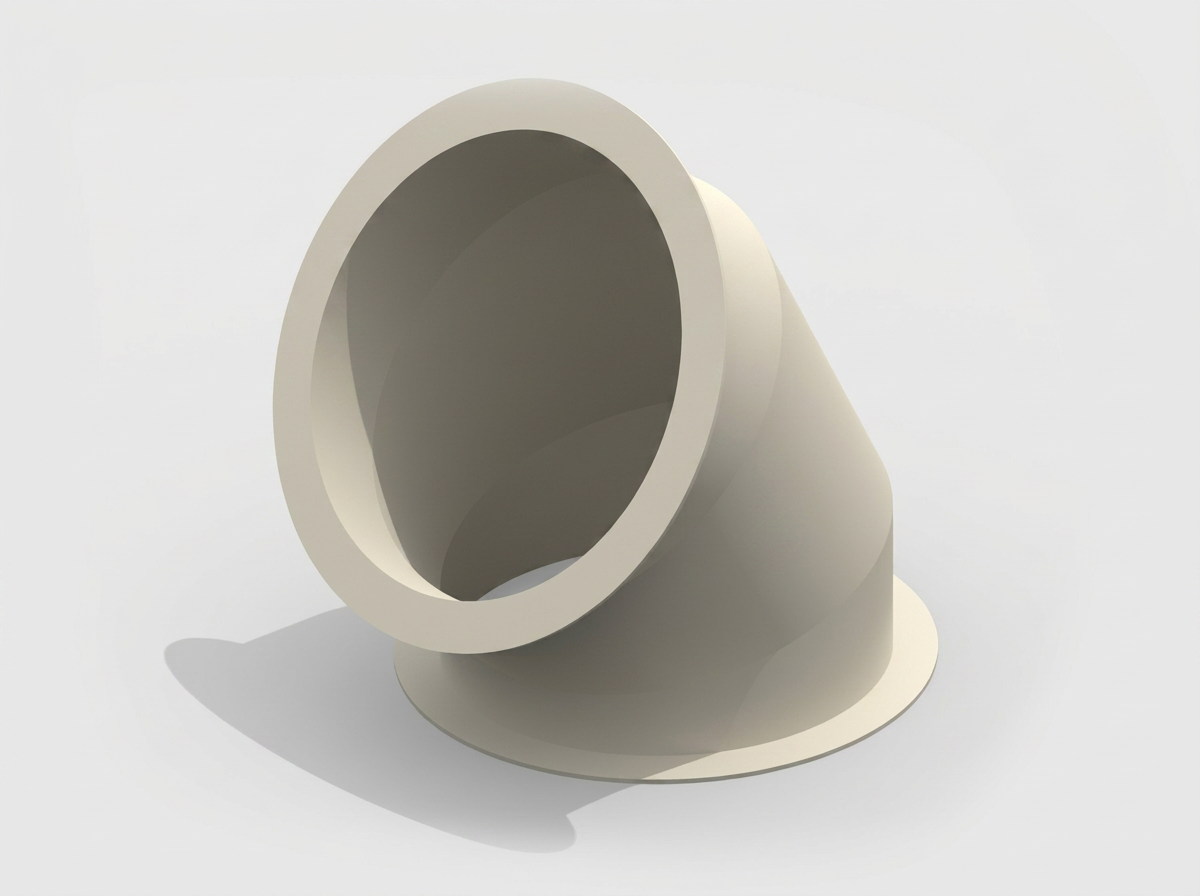

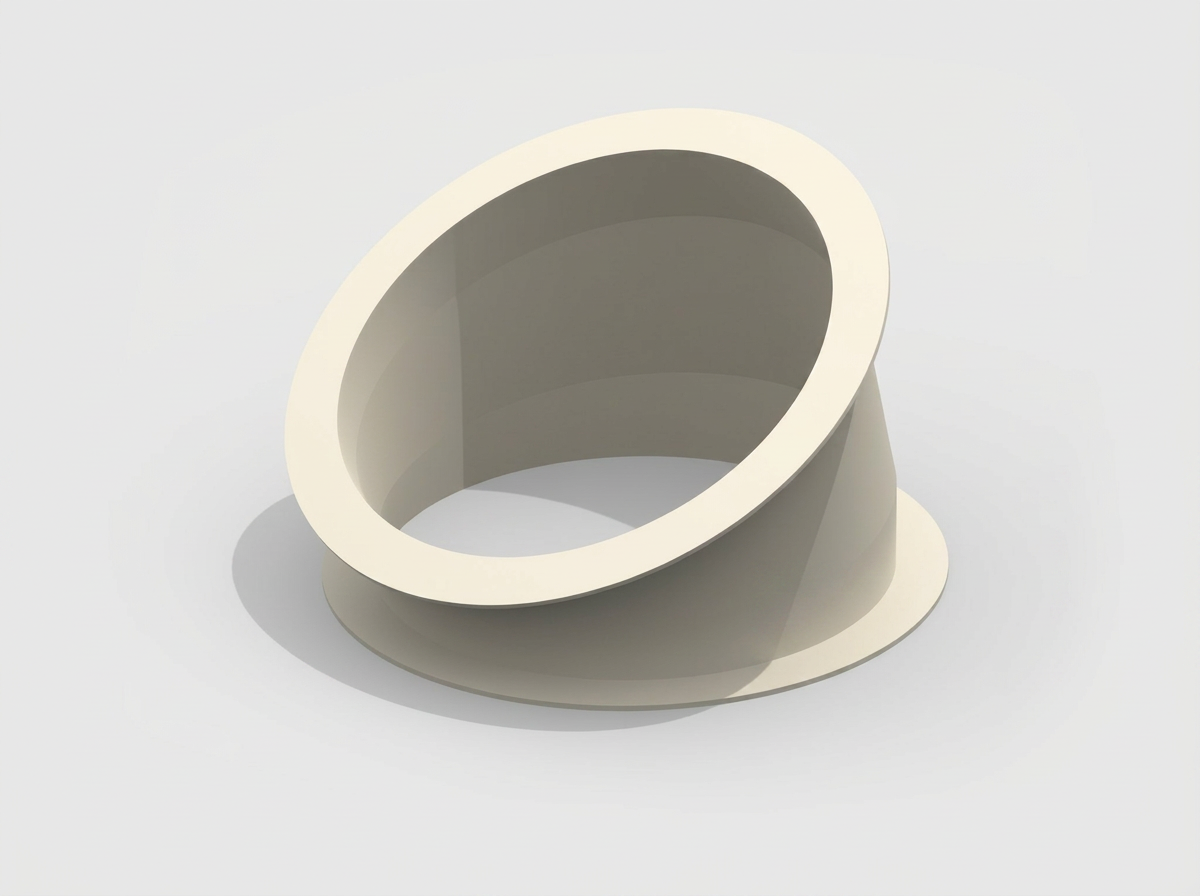

| Отвод сегментный | 15° / 30° / 45° / 60° / 90° | 200–1250 | по запросу | 1 | |
| Тройник прямой | 90°, равнопроходной и переходной | 200–1250 | по запросу | 1 | |
| Переход концентрический | конфузор / диффузор | 200–1250 | по запросу | 1 | |
| Переход эксцентрический | конфузор / диффузор | 200–1000 | по запросу | 1 | |
| Ниппель, муфта | под стыковую сварку | 200–1250 | по запросу | 1 | |
| Фланец накидной с буртом | PN 2,5 / сверловка по согласованной таблице | 200–1250 | по запросу | 1 | |

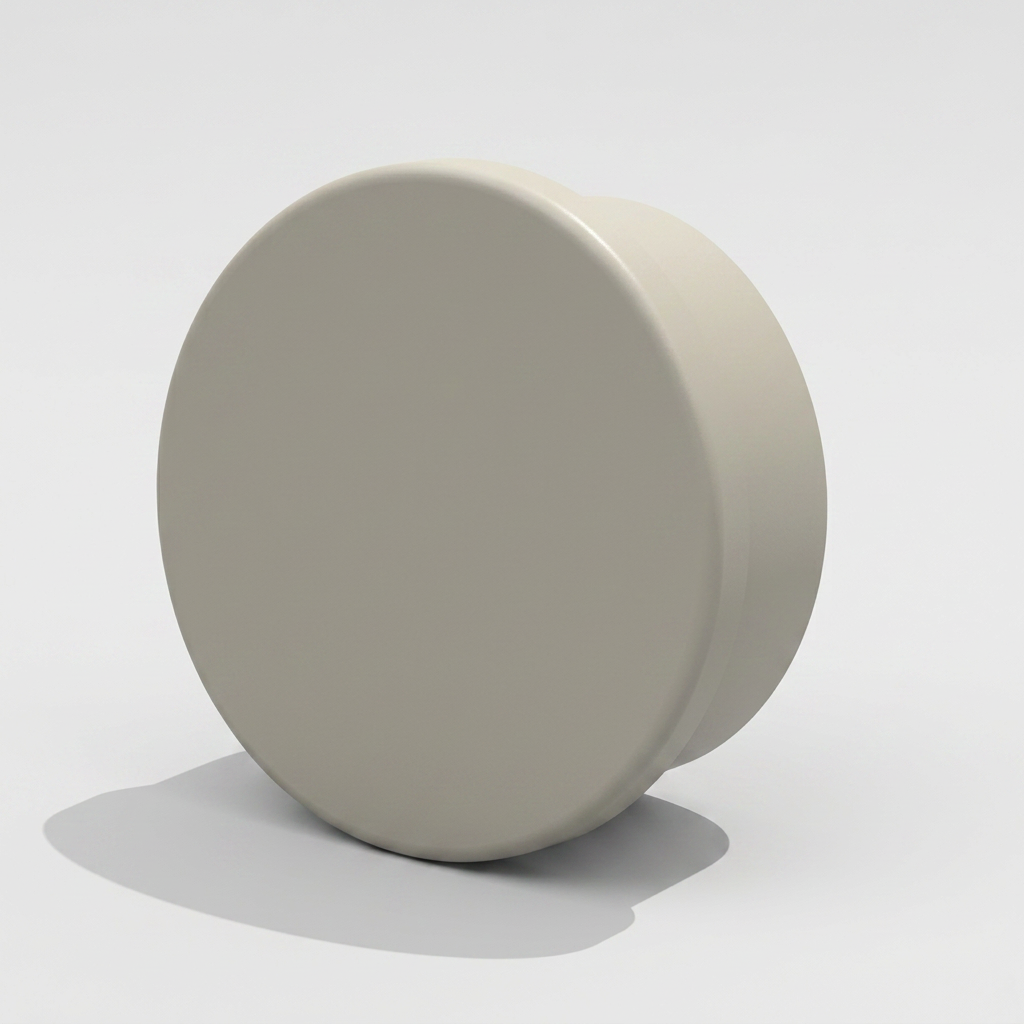

| Заглушка | плоская / эллиптическая | 200–1250 | по запросу | 1 |
Ряды выполнены по номинальным размерам ГОСТ 24751 и ГОСТ Р ЕН 1505/1506. Нетиповые размеры изготавливаем по чертежам заказчика.
Круглый воздуховод изготавливается из листового полипропилена методом вальцовки с последующей экструзионной сваркой продольного шва. Диаметры выполнены по номинальному ряду, что позволяет стыковать систему со стандартным оборудованием при совпадении присоединительных размеров: вентиляторами, скрубберами, фильтрами и каплеуловителями.
Соединение секций — стыковая сварка либо накидной фланец по сварному бурту с уплотнением из EPDM. Толщина стенки назначается по диаметру и рабочему разрежению: от 3 мм на Ø200 до 8 мм на Ø1250.
При наружной прокладке и длинных пролётах воздуховод комплектуется бандажами жёсткости и опорными хомутами с шагом, рассчитанным под ветровую и снеговую нагрузку.
PP (полипропилен)
рабочая температура до +80 °C, стойкость к кислотам, щелочам и растворам солей
PPs (трудногорючий)
группа горючести Г1, до +80 °C — для систем с требованиями пожарной безопасности
PVC (поливинилхлорид)
до +60 °C, повышенная стойкость к окислителям и хлорсодержащим средам
PE (полиэтилен)
до +60 °C, стойкость к плавиковой кислоте и абразивным средам
Укажите типоразмер, расход воздуха, характеристику среды и количество. Проверим исходные данные и сообщим срок подготовки расчёта. Цены по всем позициям предоставляются по запросу.
