Переход эксцентрический (фланец — фланец)
Переход со смещённой осью — для монтажа вдоль стены или перекрытия.
Техническое описание
Круглый воздуховод изготавливается из листового полипропилена методом вальцовки с последующей экструзионной сваркой продольного шва. Диаметры выполнены по номинальному ряду, что позволяет стыковать систему со стандартным оборудованием при совпадении присоединительных размеров: вентиляторами, скрубберами, фильтрами и каплеуловителями.
Соединение секций — стыковая сварка либо накидной фланец по сварному бурту с уплотнением из EPDM. Толщина стенки назначается по диаметру и рабочему разрежению: от 3 мм на Ø200 до 8 мм на Ø1250.
При наружной прокладке и длинных пролётах воздуховод комплектуется бандажами жёсткости и опорными хомутами с шагом, рассчитанным под ветровую и снеговую нагрузку.
Используемые материалы
PP (полипропилен)
рабочая температура до +80 °C, стойкость к кислотам, щелочам и растворам солей
PPs (трудногорючий)
группа горючести Г1, до +80 °C — для систем с требованиями пожарной безопасности
PVC (поливинилхлорид)
до +60 °C, повышенная стойкость к окислителям и хлорсодержащим средам
PE (полиэтилен)
до +60 °C, стойкость к плавиковой кислоте и абразивным средам

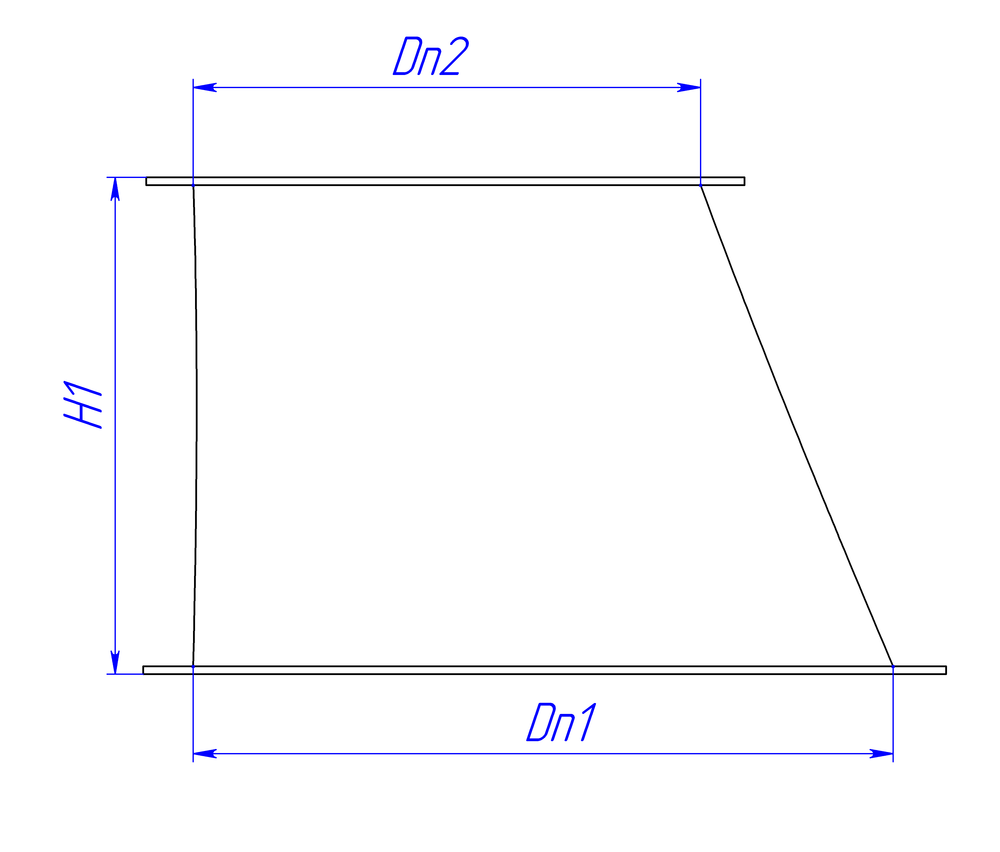

Фото и эскиз изделия
Виды соединения
Выберите исполнение — артикулы и таблица пересчитываются под выбранный тип.
Оба торца с фланцами. Стандартное разъёмное исполнение: участок демонтируется без резки.
Типовые размеры изделий
Переход эксцентрический — типоразмерный ряд
Масса — расчётная, по развёртке изделия с коэффициентом 1,15 на фланцы, бурты и рёбра. Площадь наружной поверхности приведена для расчёта монтажа, окраски и теплоизоляции. Артикул приведён в базовом исполнении «фланец-фланец». Для другого вида соединения в конце артикула ставится слово: РАСТРУБ, ФЛАНЕЦ-РАСТРУБ, ФЛАНЕЦ или СВОБОДНЫЙ.
Нажмите на строку, чтобы открыть карточку изделия с этим типоразмером. Заголовки колонок сортируют ряд. Найдено позиций: 13 из 13.
| Количество | |||||||
|---|---|---|---|---|---|---|---|
| СЗПК.ВК.ПРЭ.200-ФЛАНЕЦ-ФЛАНЕЦ | 200 | 3 | 0,9 | 0,30 | по запросу | 1 | |
| СЗПК.ВК.ПРЭ.250-ФЛАНЕЦ-ФЛАНЕЦ | 250 | 3 | 1,3 | 0,42 | по запросу | 1 | |
| СЗПК.ВК.ПРЭ.315-ФЛАНЕЦ-ФЛАНЕЦ | 315 | 4 | 2,6 | 0,62 | по запросу | 1 | |
| СЗПК.ВК.ПРЭ.355-ФЛАНЕЦ-ФЛАНЕЦ | 355 | 4 | 3,2 | 0,75 | по запросу | 1 | |
| СЗПК.ВК.ПРЭ.400-ФЛАНЕЦ-ФЛАНЕЦ | 400 | 4 | 3,9 | 0,92 | по запросу | 1 | |
| СЗПК.ВК.ПРЭ.450-ФЛАНЕЦ-ФЛАНЕЦ | 450 | 4 | 4,7 | 1,13 | по запросу | 1 | |
| СЗПК.ВК.ПРЭ.500-ФЛАНЕЦ-ФЛАНЕЦ | 500 | 4 | 5,7 | 1,36 | по запросу | 1 | |
| СЗПК.ВК.ПРЭ.560-ФЛАНЕЦ-ФЛАНЕЦ | 560 | 5 | 8,7 | 1,66 | по запросу | 1 | |
| СЗПК.ВК.ПРЭ.630-ФЛАНЕЦ-ФЛАНЕЦ | 630 | 5 | 10,8 | 2,05 | по запросу | 1 | |
| СЗПК.ВК.ПРЭ.710-ФЛАНЕЦ-ФЛАНЕЦ | 710 | 5 | 13,3 | 2,54 | по запросу | 1 | |
| СЗПК.ВК.ПРЭ.800-ФЛАНЕЦ-ФЛАНЕЦ | 800 | 5 | 16,6 | 3,16 | по запросу | 1 | |
| СЗПК.ВК.ПРЭ.900-ФЛАНЕЦ-ФЛАНЕЦ | 900 | 6 | 24,8 | 3,93 | по запросу | 1 | |
| СЗПК.ВК.ПРЭ.1000-ФЛАНЕЦ-ФЛАНЕЦ | 1000 | 6 | 30,1 | 4,77 | по запросу | 1 |
Ряды выполнены по номинальным размерам ГОСТ 24751 и ГОСТ Р ЕН 1505/1506. Масса — расчётная, с учётом раструбов и фланцев; площадь поверхности приведена для расчёта монтажа и окраски.
Заявка: переход эксцентрический
Укажите типоразмер, расход воздуха, характеристику среды и количество. Проверим исходные данные и сообщим срок подготовки расчёта.
