Зонт круглый
Ø200–1250 мм
Защита оголовка круглого воздуховода от осадков и посторонних предметов.
- •Круглое сечение
- •Стойки-кронштейны
- •Ø200–1250 мм
СЗПК.ВК.ЗНТ.КР.200-ФЛАНЕЦ-ФЛАНЕЦ
1
Цена — по запросуПодробнее
Ленинградская область, п. Разметелево
ООО СЗПК «Пласт-Металл ПРО»
Зонт вентиляционный
Зонты на устье воздуховода для защиты от осадков — круглые и прямоугольные.
Получить расчёт стоимостиЦена — по запросу
Изделия раздела
Каждое изделие изготавливается в пяти видах соединения. Раскройте «Типоразмеры» в карточке, чтобы увидеть ряд с толщиной стенки, расчётной массой и площадью поверхности.
Найдено изделий: 3 из 3
Сечение
Виды соединения
2ФФланец — фланецРРаструбФРФланец — раструбФФланецССвободный

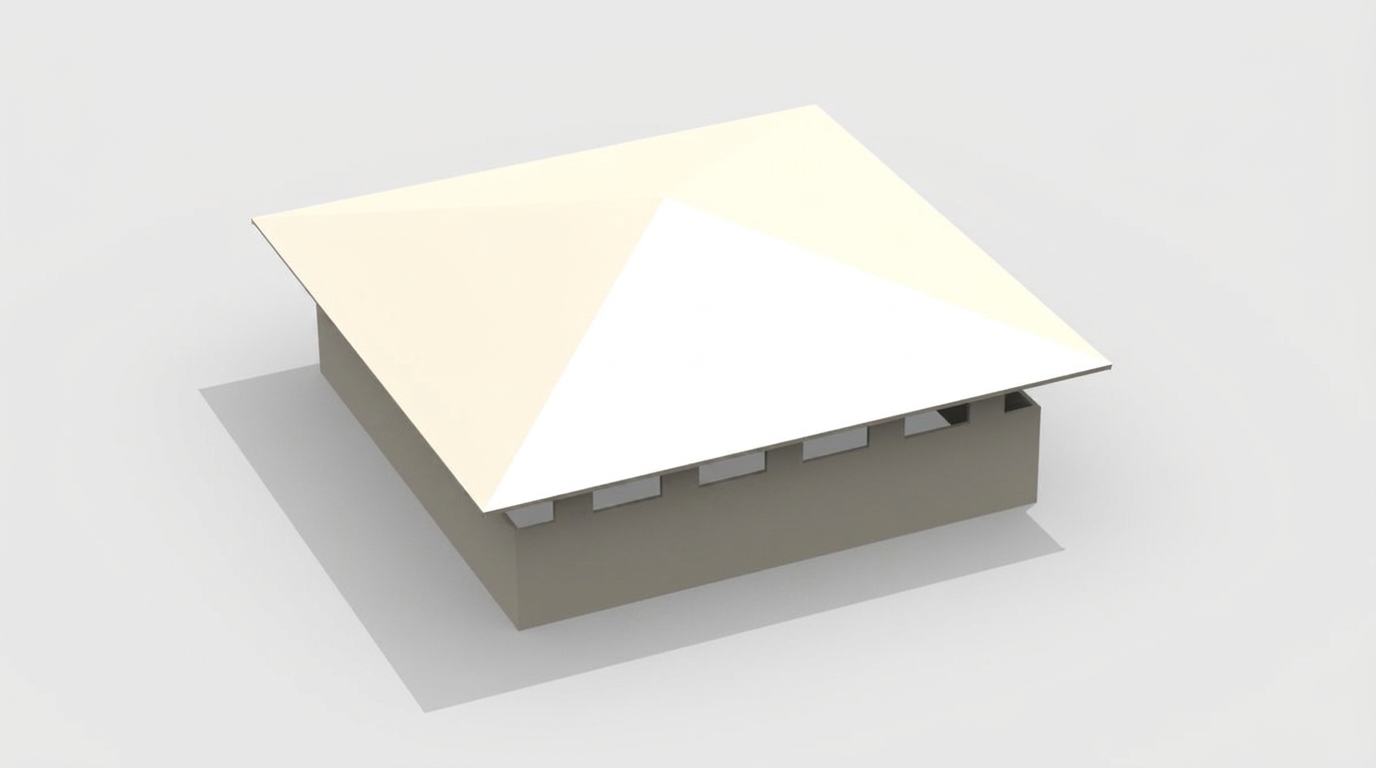

Зонт прямоугольный
до 1250×1000 мм
Зонт под короб прямоугольного сечения с фланцевой рамой.
- •Прямоугольное сечение
- •Фланцевая рама
- •до 1250×1000 мм
СЗПК.ВП.ЗНТ.ПРМ.100x100-ФЛАНЕЦ-ФЛАНЕЦ
1
Цена — по запросуПодробнее
Зонт с защитной сеткой
Ø200–1000 мм
Исполнение с полимерной сеткой от птиц и крупного мусора.
- •Сетка PP
- •Съёмное крепление
- •Ø200–1000 мм
СЗПК.ВК.ЗНТ.СЕТ.200-ФЛАНЕЦ-ФЛАНЕЦ
1
Цена — по запросуПодробнее
Калькулятор подбора вентиляции
Выберите изделие, типоразмер, вид соединения, материал и цвет — калькулятор покажет артикул, толщину стенки, расчётную массу и площадь поверхности для оценки монтажа.
Группа изделий
Типоразмер
Материал
до +80 °C, стойкость к кислотам, щелочам и растворам солей
Цвет
Количество
1
Типоразмерный ряд
Зонты круглые (конические)
Нажмите на строку, чтобы открыть карточку изделия с этим типоразмером. Заголовки колонок сортируют ряд. Найдено позиций: 15 из 15.
| Количество | ||||||||
|---|---|---|---|---|---|---|---|---|
| СЗПК.ЗВ.200 | 200 | 3 | 300 | 900 | по запросу | 1 | |
| СЗПК.ЗВ.250 | 250 | 3 | 380 | 1410 | по запросу | 1 | |
| СЗПК.ЗВ.315 | 315 | 4 | 470 | 2240 | по запросу | 1 | |
| СЗПК.ЗВ.355 | 355 | 4 | 530 | 2850 | по запросу | 1 | |
| СЗПК.ЗВ.400 | 400 | 4 | 600 | 3620 | по запросу | 1 | |
| СЗПК.ЗВ.450 | 450 | 4 | 680 | 4580 | по запросу | 1 | |
| СЗПК.ЗВ.500 | 500 | 4 | 750 | 5650 | по запросу | 1 | |
| СЗПК.ЗВ.560 | 560 | 5 | 840 | 7090 | по запросу | 1 | |
| СЗПК.ЗВ.630 | 630 | 5 | 950 | 8980 | по запросу | 1 | |
| СЗПК.ЗВ.710 | 710 | 5 | 1070 | 11400 | по запросу | 1 | |
| СЗПК.ЗВ.800 | 800 | 5 | 1200 | 14480 | по запросу | 1 | |
| СЗПК.ЗВ.900 | 900 | 6 | 1350 | 18320 | по запросу | 1 | |
| СЗПК.ЗВ.1000 | 1000 | 6 | 1500 | 22620 | по запросу | 1 | |
| СЗПК.ЗВ.1120 | 1120 | 8 | 1680 | 28370 | по запросу | 1 | |
| СЗПК.ЗВ.1250 | 1250 | 8 | 1880 | 35340 | по запросу | 1 |
Зонты прямоугольные (пирамидальные)
Нажмите на строку, чтобы открыть карточку изделия с этим типоразмером. Заголовки колонок сортируют ряд. Найдено позиций: 18 из 18.
| Количество | ||||||||
|---|---|---|---|---|---|---|---|---|
| СЗПК.ЗВП.100x100 | 100×100 | 3 | 140×140 | 290 | по запросу | 1 | |
| СЗПК.ЗВП.150x150 | 150×150 | 3 | 210×210 | 650 | по запросу | 1 | |
| СЗПК.ЗВП.200x150 | 200×150 | 3 | 280×210 | 860 | по запросу | 1 | |
| СЗПК.ЗВП.200x200 | 200×200 | 3 | 280×280 | 1150 | по запросу | 1 | |
| СЗПК.ЗВП.250x200 | 250×200 | 4 | 350×280 | 1440 | по запросу | 1 | |
| СЗПК.ЗВП.300x200 | 300×200 | 4 | 420×280 | 1730 | по запросу | 1 | |
| СЗПК.ЗВП.300x300 | 300×300 | 4 | 420×420 | 2590 | по запросу | 1 | |
| СЗПК.ЗВП.400x250 | 400×250 | 4 | 560×350 | 2880 | по запросу | 1 | |
| СЗПК.ЗВП.400x400 | 400×400 | 4 | 560×560 | 4610 | по запросу | 1 | |
| СЗПК.ЗВП.500x300 | 500×300 | 4 | 700×420 | 4320 | по запросу | 1 | |
| СЗПК.ЗВП.500x500 | 500×500 | 4 | 700×700 | 7200 | по запросу | 1 | |
| СЗПК.ЗВП.600x400 | 600×400 | 6 | 840×560 | 6910 | по запросу | 1 | |
| СЗПК.ЗВП.630x500 | 630×500 | 6 | 880×700 | 9070 | по запросу | 1 | |
| СЗПК.ЗВП.800x500 | 800×500 | 6 | 1120×700 | 11520 | по запросу | 1 | |
| СЗПК.ЗВП.800x630 | 800×630 | 6 | 1120×880 | 14520 | по запросу | 1 | |
| СЗПК.ЗВП.1000x500 | 1000×500 | 8 | 1400×700 | 14400 | по запросу | 1 | |
| СЗПК.ЗВП.1000x800 | 1000×800 | 8 | 1400×1120 | 23040 | по запросу | 1 | |
| СЗПК.ЗВП.1250x1000 | 1250×1000 | 10 | 1750×1400 | 36000 | по запросу | 1 |
Ряды выполнены по номинальным размерам ГОСТ 24751 и ГОСТ Р ЕН 1505/1506. Нетиповые размеры изготавливаем по чертежам заказчика.
Описание и конструкция
Зонт монтируется на верхнем срезе вытяжной шахты и защищает воздуховод от попадания дождя, снега и посторонних предметов, не создавая существенного сопротивления потоку.
Исполнения: конический (круглое сечение) и пирамидальный (прямоугольное сечение), с распорками из полипропилена и монтажным кольцом.
По заданию комплектуется сеткой от птиц и капельником, отводящим конденсат за пределы шахты.
Область применения
- Гальванические производства и линии травления
- Химическая и нефтехимическая промышленность
- Металлургия и гидрометаллургия
- Локальные очистные сооружения и КНС
- Лаборатории, вытяжные шкафы, участки сварки и пайки
Материалы исполнения
PP (полипропилен)
рабочая температура до +80 °C, стойкость к кислотам, щелочам и растворам солей
PPs (трудногорючий)
группа горючести Г1, до +80 °C — для систем с требованиями пожарной безопасности
PVC (поливинилхлорид)
до +60 °C, повышенная стойкость к окислителям и хлорсодержащим средам
PE (полиэтилен)
до +60 °C, стойкость к плавиковой кислоте и абразивным средам
Заявка на расчёт: зонт вентиляционный
Укажите типоразмер, расход воздуха, характеристику среды и количество. Проверим исходные данные и сообщим срок подготовки расчёта. Цены по всем позициям предоставляются по запросу.
