ООО СЗПК «Пласт-Металл ПРО»
Прямоугольные воздуховоды из полипропилена от 100×100 до 1250×1000 мм и полный набор фасонных частей. Исполнение: раструбное соединение.
Каждое изделие изготавливается в пяти видах соединения. Раскройте «Типоразмеры» в карточке, чтобы увидеть ряд с толщиной стенки, расчётной массой и площадью поверхности.
Виды соединения
100×100 – 1250×1000 мм
Прямой короб длиной 2000 мм с фланцевой рамой или раструбом, рёбра жёсткости при стороне свыше 600 мм.
СЗПК.ВП.ВОЗД.100x100-РАСТРУБ
100×100 – 1250×1000 мм

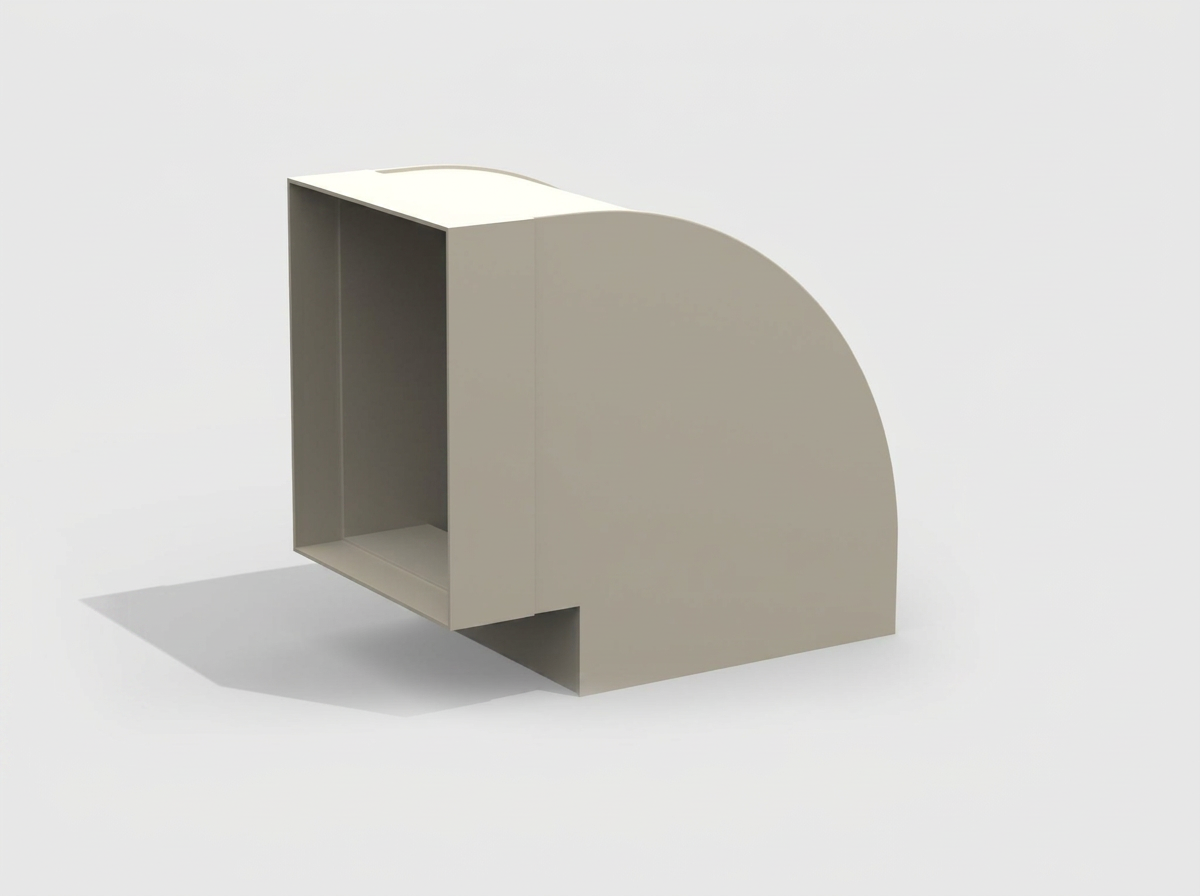

Поворот короба на 90°, при большом сечении — с направляющими лопатками.
СЗПК.ВП.ОТВ90.100x100-РАСТРУБ
100×100 – 1250×1000 мм

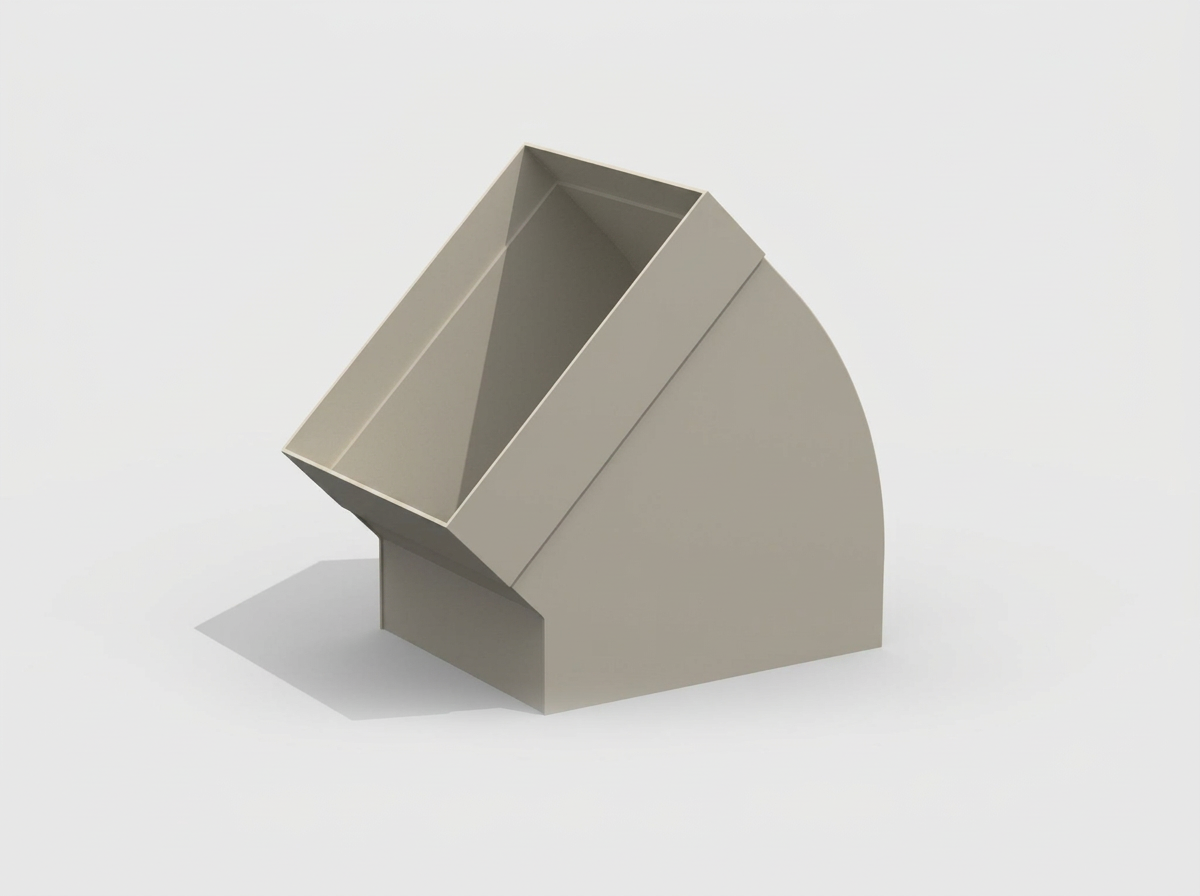

Поворот короба на 45° с минимальными потерями давления.
СЗПК.ВП.ОТВ45.100x100-РАСТРУБ
100×100 – 1250×1000 мм

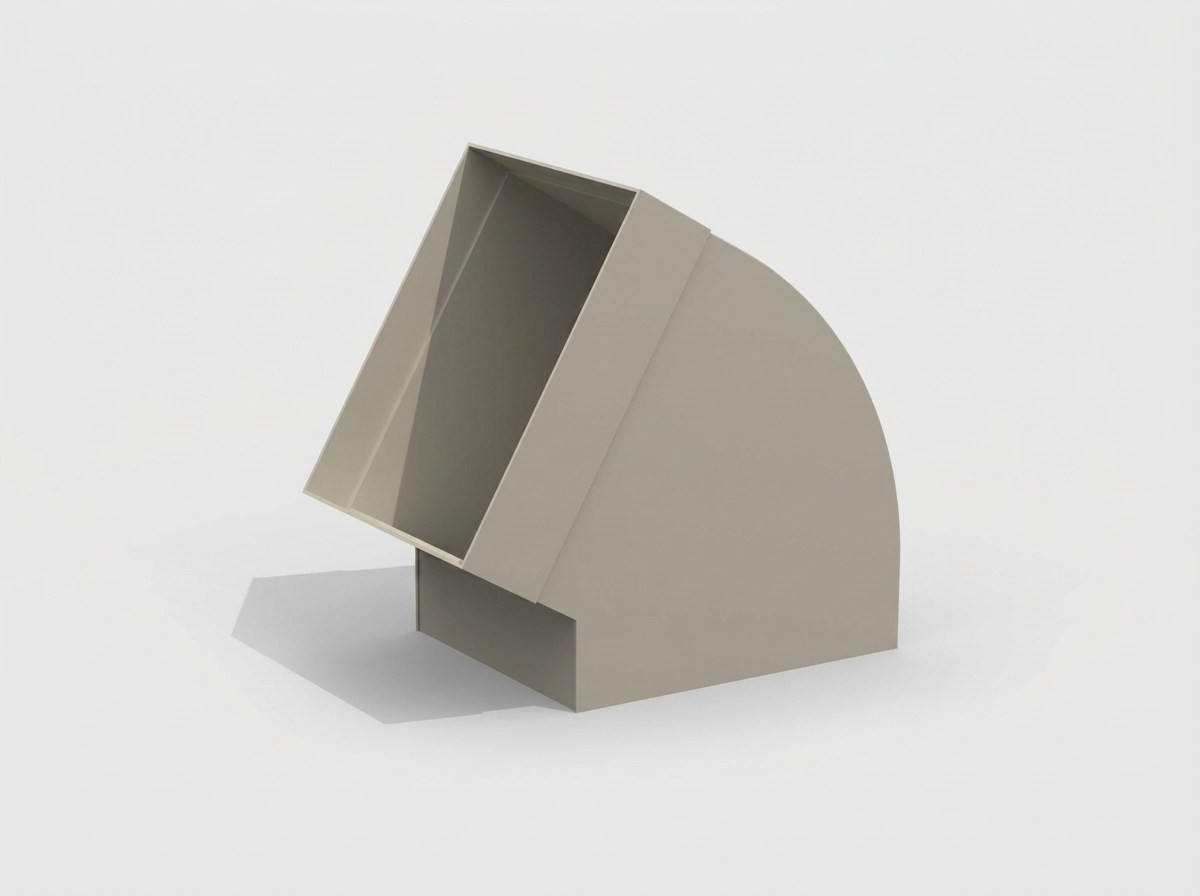

Поворот короба на 60° с сохранением проходного сечения.
СЗПК.ВП.ОТВ60.100x100-РАСТРУБ
100×100 – 1250×1000 мм

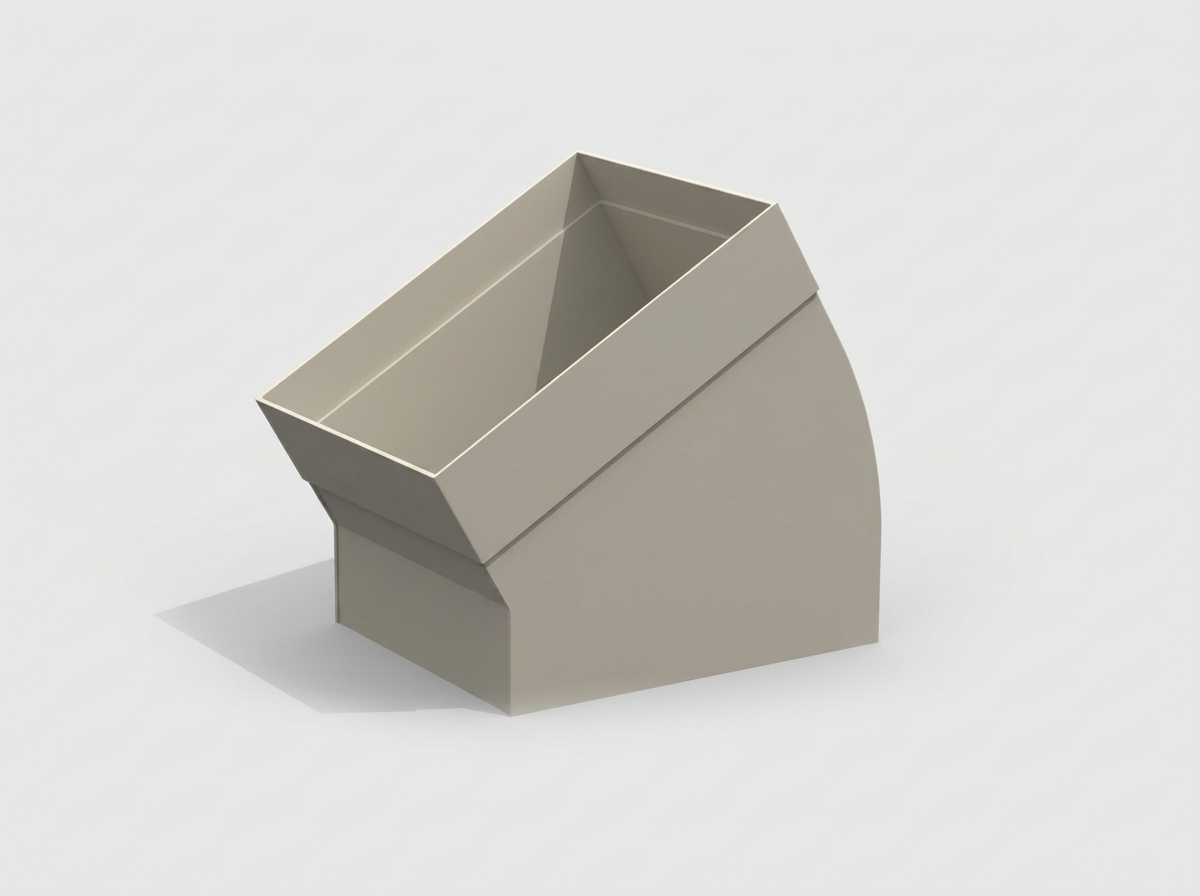

Отвод 30° для обхода конструкций без разрыва трассы.
СЗПК.ВП.ОТВ30.100x100-РАСТРУБ
100×100 – 1250×1000 мм

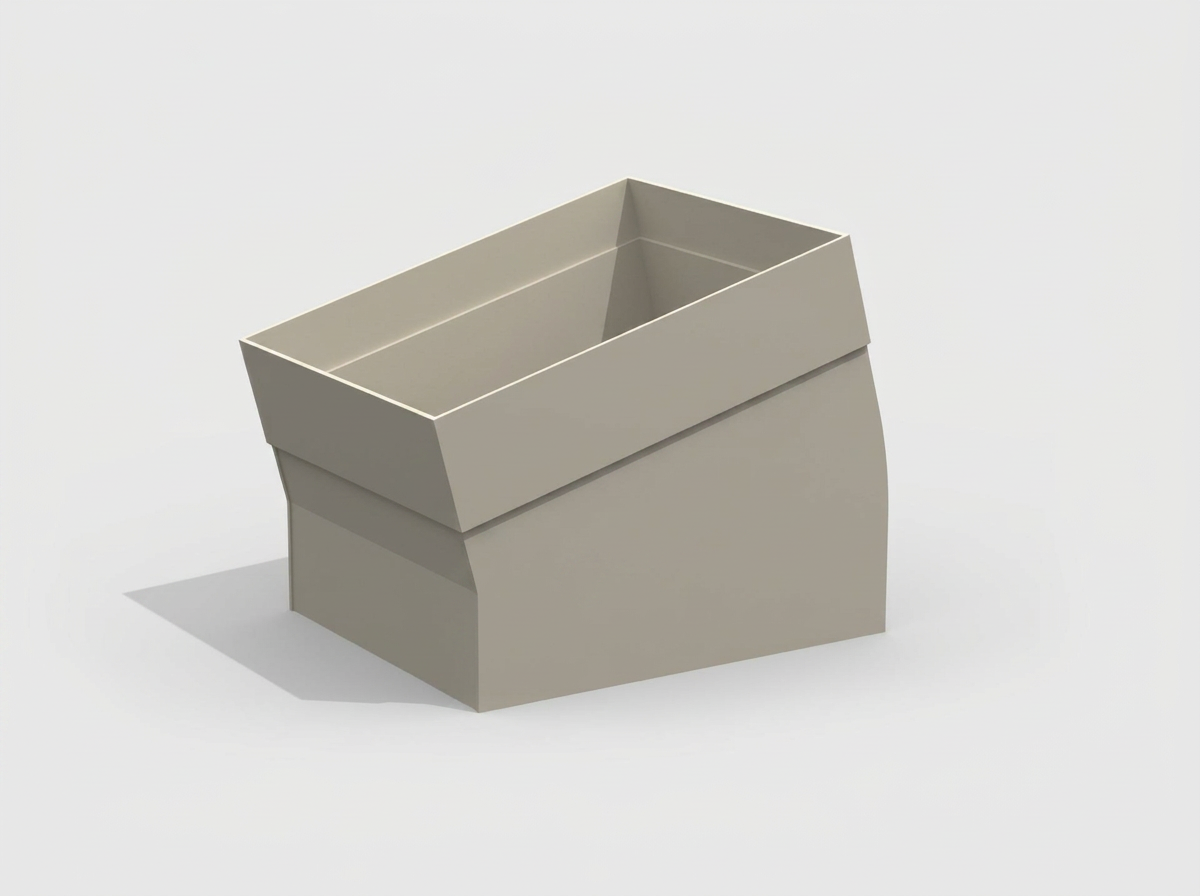

Отвод 15° для незначительной корректировки направления трассы.
СЗПК.ВП.ОТВ15.100x100-РАСТРУБ
100×100 – 1250×1000 мм
Ответвление под 90° — равнопроходное или переходное по расчёту расхода.
СЗПК.ВП.ТР90.100x100-РАСТРУБ
до 800×630 мм
Прямой тройник с ответвлением под 45° для попутного ввода потока в короб.
СЗПК.ВП.ТР45.100x100-РАСТРУБ
100×100 – 1250×1000 мм
Симметричный или односторонний переход между сечениями коробов.
СЗПК.ВП.ПРП.100x100-РАСТРУБ
100×100 – 1250×1000 мм
Стыковка короба с круглым воздуховодом или патрубком вентилятора.
СЗПК.ВП.ПРКР.100x100-РАСТРУБ
до 800×630 мм
Патрубок для устройства ответвления или подключения местного отсоса.
СЗПК.ВП.ВРЗ.100x100-РАСТРУБ
100×100 – 1250×1000 мм
Телескопическая вставка для компенсации монтажных допусков короба.
СЗПК.ВП.РЗД.100x100-РАСТРУБ
100×100 – 1250×1000 мм
Плоская заглушка с рёбрами жёсткости на фланцевой раме.
СЗПК.ВП.ЗГЛ.100x100-РАСТРУБ
Выберите изделие, типоразмер, вид соединения, материал и цвет — калькулятор покажет артикул, толщину стенки, расчётную массу и площадь поверхности для оценки монтажа.
до +80 °C, стойкость к кислотам, щелочам и растворам солей
Бесфланцевое раструбное исполнение: торец короба выполнен раструбом под гладкий конец соседней секции с герметизацией сваркой. Применяется до сечения 800×630 мм. Площадь наружной поверхности приведена на 1 м и на секцию 2 м — по ней считается стоимость монтажа, окраски и теплоизоляции. Масса указана с учётом элементов соединения (раструбов или буртов с фланцами) на двух торцах секции.
Нажмите на строку, чтобы открыть карточку изделия с этим типоразмером. Заголовки колонок сортируют ряд. Найдено позиций: 15 из 15.
| Количество | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| СЗПК.ВП.100x100-РАСТРУБ | 100×100 | 3 | 50 | 1,1 | 2,3 | 0,42 | 0,85 | по запросу | 1 | |
| СЗПК.ВП.150x150-РАСТРУБ | 150×150 | 3 | 50 | 1,7 | 3,4 | 0,62 | 1,25 | по запросу | 1 | |
| СЗПК.ВП.200x150-РАСТРУБ | 200×150 | 3 | 50 | 1,9 | 4,0 | 0,72 | 1,45 | по запросу | 1 | |
| СЗПК.ВП.200x200-РАСТРУБ | 200×200 | 3 | 50 | 2,2 | 4,5 | 0,82 | 1,65 | по запросу | 1 | |
| СЗПК.ВП.250x200-РАСТРУБ | 250×200 | 4 | 70 | 3,3 | 6,9 | 0,93 | 1,86 | по запросу | 1 | |
| СЗПК.ВП.300x200-РАСТРУБ | 300×200 | 4 | 70 | 3,7 | 7,6 | 1,03 | 2,06 | по запросу | 1 | |
| СЗПК.ВП.300x300-РАСТРУБ | 300×300 | 4 | 70 | 4,4 | 9,1 | 1,23 | 2,46 | по запросу | 1 | |
| СЗПК.ВП.400x250-РАСТРУБ | 400×250 | 4 | 70 | 4,8 | 9,9 | 1,33 | 2,66 | по запросу | 1 | |
| СЗПК.ВП.400x400-РАСТРУБ | 400×400 | 4 | 70 | 5,9 | 12,2 | 1,63 | 3,26 | по запросу | 1 | |
| СЗПК.ВП.500x300-РАСТРУБ | 500×300 | 4 | 70 | 5,9 | 12,2 | 1,63 | 3,26 | по запросу | 1 | |
| СЗПК.ВП.500x500-РАСТРУБ | 500×500 | 4 | 70 | 7,4 | 15,2 | 2,03 | 4,06 | по запросу | 1 | |
| СЗПК.ВП.600x400-РАСТРУБ | 600×400 | 6 | 90 | 11,0 | 23,1 | 2,05 | 4,10 | по запросу | 1 | |
| СЗПК.ВП.630x500-РАСТРУБ | 630×500 | 6 | 90 | 12,5 | 26,1 | 2,31 | 4,62 | по запросу | 1 | |
| СЗПК.ВП.800x500-РАСТРУБ | 800×500 | 6 | 90 | 14,4 | 30,0 | 2,65 | 5,30 | по запросу | 1 | |
| СЗПК.ВП.800x630-РАСТРУБ | 800×630 | 6 | 90 | 15,8 | 33,0 | 2,91 | 5,82 | по запросу | 1 |
Ряды выполнены по номинальным размерам ГОСТ 24751 и ГОСТ Р ЕН 1505/1506. Нетиповые размеры изготавливаем по чертежам заказчика.
Прямоугольное сечение применяют там, где высота подшивного пространства ограничена или требуется прокладка вдоль строительных конструкций. Короб сваривается из листа с наружными рёбрами жёсткости и фланцевой рамой на торцах.
Ряд сечений выполнен по номинальному ряду размеров, толщина стенки — от 3 до 10 мм в зависимости от большей стороны и рабочего разрежения системы.
Прямоугольные участки без ограничений стыкуются с круглыми через переход «прямоугольник/круг» на выбранный диаметр из ряда Ø200–1250 мм.
PP (полипропилен)
рабочая температура до +80 °C, стойкость к кислотам, щелочам и растворам солей
PPs (трудногорючий)
группа горючести Г1, до +80 °C — для систем с требованиями пожарной безопасности
PVC (поливинилхлорид)
до +60 °C, повышенная стойкость к окислителям и хлорсодержащим средам
PE (полиэтилен)
до +60 °C, стойкость к плавиковой кислоте и абразивным средам
Укажите типоразмер, расход воздуха, характеристику среды и количество. Проверим исходные данные и сообщим срок подготовки расчёта. Цены по всем позициям предоставляются по запросу.
