Воздуховод прямоугольный (фланец — фланец)
Прямой короб длиной 2000 мм с фланцевой рамой или раструбом, рёбра жёсткости при стороне свыше 600 мм.
Техническое описание
Прямоугольное сечение применяют там, где высота подшивного пространства ограничена или требуется прокладка вдоль строительных конструкций. Короб сваривается из листа с наружными рёбрами жёсткости и фланцевой рамой на торцах.
Ряд сечений выполнен по номинальному ряду размеров, толщина стенки — от 3 до 10 мм в зависимости от большей стороны и рабочего разрежения системы.
Прямоугольные участки без ограничений стыкуются с круглыми через переход «прямоугольник/круг» на выбранный диаметр из ряда Ø200–1250 мм.
Используемые материалы
PP (полипропилен)
рабочая температура до +80 °C, стойкость к кислотам, щелочам и растворам солей
PPs (трудногорючий)
группа горючести Г1, до +80 °C — для систем с требованиями пожарной безопасности
PVC (поливинилхлорид)
до +60 °C, повышенная стойкость к окислителям и хлорсодержащим средам
PE (полиэтилен)
до +60 °C, стойкость к плавиковой кислоте и абразивным средам

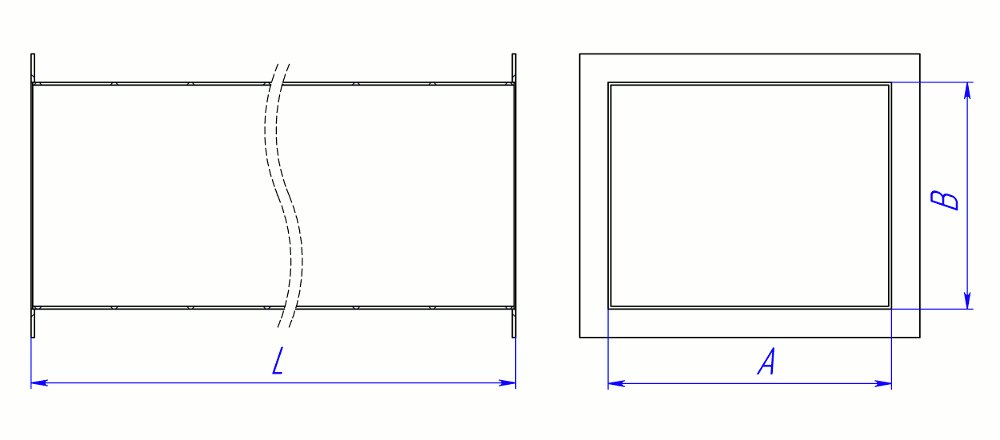

Фото и эскиз изделия
Виды соединения
Выберите исполнение — артикулы и таблица пересчитываются под выбранный тип.
Оба торца с фланцами. Стандартное разъёмное исполнение: участок демонтируется без резки.
Типовые размеры изделий
Воздуховод прямоугольный — типоразмерный ряд (на 1 секцию 2 м)
Масса — расчётная, по развёртке изделия с коэффициентом 1,15 на фланцы, бурты и рёбра. Площадь наружной поверхности приведена для расчёта монтажа, окраски и теплоизоляции. Артикул приведён в базовом исполнении «фланец-фланец». Для другого вида соединения в конце артикула ставится слово: РАСТРУБ, ФЛАНЕЦ-РАСТРУБ, ФЛАНЕЦ или СВОБОДНЫЙ.
Нажмите на строку, чтобы открыть карточку изделия с этим типоразмером. Заголовки колонок сортируют ряд. Найдено позиций: 18 из 18.
| Количество | |||||||
|---|---|---|---|---|---|---|---|
| СЗПК.ВП.ВОЗД.100x100-ФЛАНЕЦ-ФЛАНЕЦ | 100×100 | 3 | 2,5 | 0,85 | по запросу | 1 | |
| СЗПК.ВП.ВОЗД.150x150-ФЛАНЕЦ-ФЛАНЕЦ | 150×150 | 3 | 3,8 | 1,25 | по запросу | 1 | |
| СЗПК.ВП.ВОЗД.200x150-ФЛАНЕЦ-ФЛАНЕЦ | 200×150 | 3 | 4,4 | 1,45 | по запросу | 1 | |
| СЗПК.ВП.ВОЗД.200x200-ФЛАНЕЦ-ФЛАНЕЦ | 200×200 | 3 | 5,1 | 1,65 | по запросу | 1 | |
| СЗПК.ВП.ВОЗД.250x200-ФЛАНЕЦ-ФЛАНЕЦ | 250×200 | 4 | 7,6 | 1,86 | по запросу | 1 | |
| СЗПК.ВП.ВОЗД.300x200-ФЛАНЕЦ-ФЛАНЕЦ | 300×200 | 4 | 8,5 | 2,06 | по запросу | 1 | |
| СЗПК.ВП.ВОЗД.300x300-ФЛАНЕЦ-ФЛАНЕЦ | 300×300 | 4 | 10,2 | 2,46 | по запросу | 1 | |
| СЗПК.ВП.ВОЗД.400x250-ФЛАНЕЦ-ФЛАНЕЦ | 400×250 | 4 | 11,0 | 2,66 | по запросу | 1 | |
| СЗПК.ВП.ВОЗД.400x400-ФЛАНЕЦ-ФЛАНЕЦ | 400×400 | 4 | 13,5 | 3,26 | по запросу | 1 | |
| СЗПК.ВП.ВОЗД.500x300-ФЛАНЕЦ-ФЛАНЕЦ | 500×300 | 4 | 13,5 | 3,26 | по запросу | 1 | |
| СЗПК.ВП.ВОЗД.500x500-ФЛАНЕЦ-ФЛАНЕЦ | 500×500 | 4 | 16,9 | 4,06 | по запросу | 1 | |
| СЗПК.ВП.ВОЗД.600x400-ФЛАНЕЦ-ФЛАНЕЦ | 600×400 | 6 | 25,4 | 4,10 | по запросу | 1 | |
| СЗПК.ВП.ВОЗД.630x500-ФЛАНЕЦ-ФЛАНЕЦ | 630×500 | 6 | 28,7 | 4,62 | по запросу | 1 | |
| СЗПК.ВП.ВОЗД.800x500-ФЛАНЕЦ-ФЛАНЕЦ | 800×500 | 6 | 33,0 | 5,30 | по запросу | 1 | |
| СЗПК.ВП.ВОЗД.800x630-ФЛАНЕЦ-ФЛАНЕЦ | 800×630 | 6 | 36,3 | 5,82 | по запросу | 1 | |
| СЗПК.ВП.ВОЗД.1000x500-ФЛАНЕЦ-ФЛАНЕЦ | 1000×500 | 8 | 50,8 | 6,13 | по запросу | 1 | |
| СЗПК.ВП.ВОЗД.1000x800-ФЛАНЕЦ-ФЛАНЕЦ | 1000×800 | 8 | 60,9 | 7,33 | по запросу | 1 | |
| СЗПК.ВП.ВОЗД.1250x1000-ФЛАНЕЦ-ФЛАНЕЦ | 1250×1000 | 10 | 95,2 | 9,16 | по запросу | 1 |
Ряды выполнены по номинальным размерам ГОСТ 24751 и ГОСТ Р ЕН 1505/1506. Масса — расчётная, с учётом раструбов и фланцев; площадь поверхности приведена для расчёта монтажа и окраски.
Заявка: воздуховод прямоугольный
Укажите типоразмер, расход воздуха, характеристику среды и количество. Проверим исходные данные и сообщим срок подготовки расчёта.
