Раздвижной элемент (фланец — фланец)
Телескопическая вставка для компенсации монтажных допусков короба.
Техническое описание
Прямоугольное сечение применяют там, где высота подшивного пространства ограничена или требуется прокладка вдоль строительных конструкций. Короб сваривается из листа с наружными рёбрами жёсткости и фланцевой рамой на торцах.
Ряд сечений выполнен по номинальному ряду размеров, толщина стенки — от 3 до 10 мм в зависимости от большей стороны и рабочего разрежения системы.
Прямоугольные участки без ограничений стыкуются с круглыми через переход «прямоугольник/круг» на выбранный диаметр из ряда Ø200–1250 мм.
Используемые материалы
PP (полипропилен)
рабочая температура до +80 °C, стойкость к кислотам, щелочам и растворам солей
PPs (трудногорючий)
группа горючести Г1, до +80 °C — для систем с требованиями пожарной безопасности
PVC (поливинилхлорид)
до +60 °C, повышенная стойкость к окислителям и хлорсодержащим средам
PE (полиэтилен)
до +60 °C, стойкость к плавиковой кислоте и абразивным средам

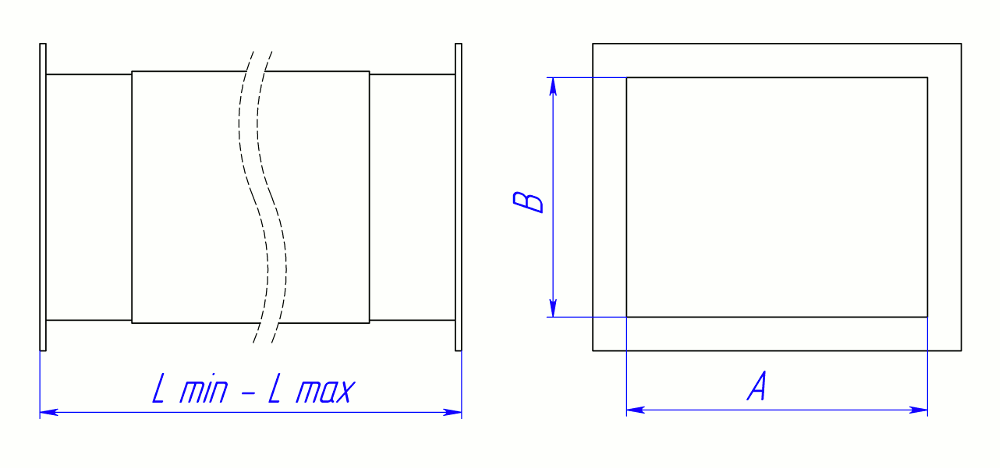

Фото и эскиз изделия
Виды соединения
Выберите исполнение — артикулы и таблица пересчитываются под выбранный тип.
Оба торца с фланцами. Стандартное разъёмное исполнение: участок демонтируется без резки.
Типовые размеры изделий
Раздвижной элемент — типоразмерный ряд
Масса — расчётная, по развёртке изделия с коэффициентом 1,15 на фланцы, бурты и рёбра. Площадь наружной поверхности приведена для расчёта монтажа, окраски и теплоизоляции. Артикул приведён в базовом исполнении «фланец-фланец». Для другого вида соединения в конце артикула ставится слово: РАСТРУБ, ФЛАНЕЦ-РАСТРУБ, ФЛАНЕЦ или СВОБОДНЫЙ.
Нажмите на строку, чтобы открыть карточку изделия с этим типоразмером. Заголовки колонок сортируют ряд. Найдено позиций: 18 из 18.
| Количество | |||||||
|---|---|---|---|---|---|---|---|
| СЗПК.ВП.РЗД.100x100-ФЛАНЕЦ-ФЛАНЕЦ | 100×100 | 3 | 0,8 | 0,25 | по запросу | 1 | |
| СЗПК.ВП.РЗД.150x150-ФЛАНЕЦ-ФЛАНЕЦ | 150×150 | 3 | 1,1 | 0,37 | по запросу | 1 | |
| СЗПК.ВП.РЗД.200x150-ФЛАНЕЦ-ФЛАНЕЦ | 200×150 | 3 | 1,3 | 0,43 | по запросу | 1 | |
| СЗПК.ВП.РЗД.200x200-ФЛАНЕЦ-ФЛАНЕЦ | 200×200 | 3 | 1,5 | 0,49 | по запросу | 1 | |
| СЗПК.ВП.РЗД.250x200-ФЛАНЕЦ-ФЛАНЕЦ | 250×200 | 4 | 2,3 | 0,56 | по запросу | 1 | |
| СЗПК.ВП.РЗД.300x200-ФЛАНЕЦ-ФЛАНЕЦ | 300×200 | 4 | 2,5 | 0,62 | по запросу | 1 | |
| СЗПК.ВП.РЗД.300x300-ФЛАНЕЦ-ФЛАНЕЦ | 300×300 | 4 | 3,0 | 0,74 | по запросу | 1 | |
| СЗПК.ВП.РЗД.400x250-ФЛАНЕЦ-ФЛАНЕЦ | 400×250 | 4 | 3,3 | 0,80 | по запросу | 1 | |
| СЗПК.ВП.РЗД.400x400-ФЛАНЕЦ-ФЛАНЕЦ | 400×400 | 4 | 4,1 | 0,98 | по запросу | 1 | |
| СЗПК.ВП.РЗД.500x300-ФЛАНЕЦ-ФЛАНЕЦ | 500×300 | 4 | 4,1 | 0,98 | по запросу | 1 | |
| СЗПК.ВП.РЗД.500x500-ФЛАНЕЦ-ФЛАНЕЦ | 500×500 | 4 | 5,1 | 1,22 | по запросу | 1 | |
| СЗПК.ВП.РЗД.600x400-ФЛАНЕЦ-ФЛАНЕЦ | 600×400 | 6 | 7,6 | 1,23 | по запросу | 1 | |
| СЗПК.ВП.РЗД.630x500-ФЛАНЕЦ-ФЛАНЕЦ | 630×500 | 6 | 8,6 | 1,38 | по запросу | 1 | |
| СЗПК.ВП.РЗД.800x500-ФЛАНЕЦ-ФЛАНЕЦ | 800×500 | 6 | 9,9 | 1,59 | по запросу | 1 | |
| СЗПК.ВП.РЗД.800x630-ФЛАНЕЦ-ФЛАНЕЦ | 800×630 | 6 | 10,9 | 1,74 | по запросу | 1 | |
| СЗПК.ВП.РЗД.1000x500-ФЛАНЕЦ-ФЛАНЕЦ | 1000×500 | 8 | 15,2 | 1,84 | по запросу | 1 | |
| СЗПК.ВП.РЗД.1000x800-ФЛАНЕЦ-ФЛАНЕЦ | 1000×800 | 8 | 18,3 | 2,20 | по запросу | 1 | |
| СЗПК.ВП.РЗД.1250x1000-ФЛАНЕЦ-ФЛАНЕЦ | 1250×1000 | 10 | 28,6 | 2,75 | по запросу | 1 |
Ряды выполнены по номинальным размерам ГОСТ 24751 и ГОСТ Р ЕН 1505/1506. Масса — расчётная, с учётом раструбов и фланцев; площадь поверхности приведена для расчёта монтажа и окраски.
Заявка: раздвижной элемент
Укажите типоразмер, расход воздуха, характеристику среды и количество. Проверим исходные данные и сообщим срок подготовки расчёта.
