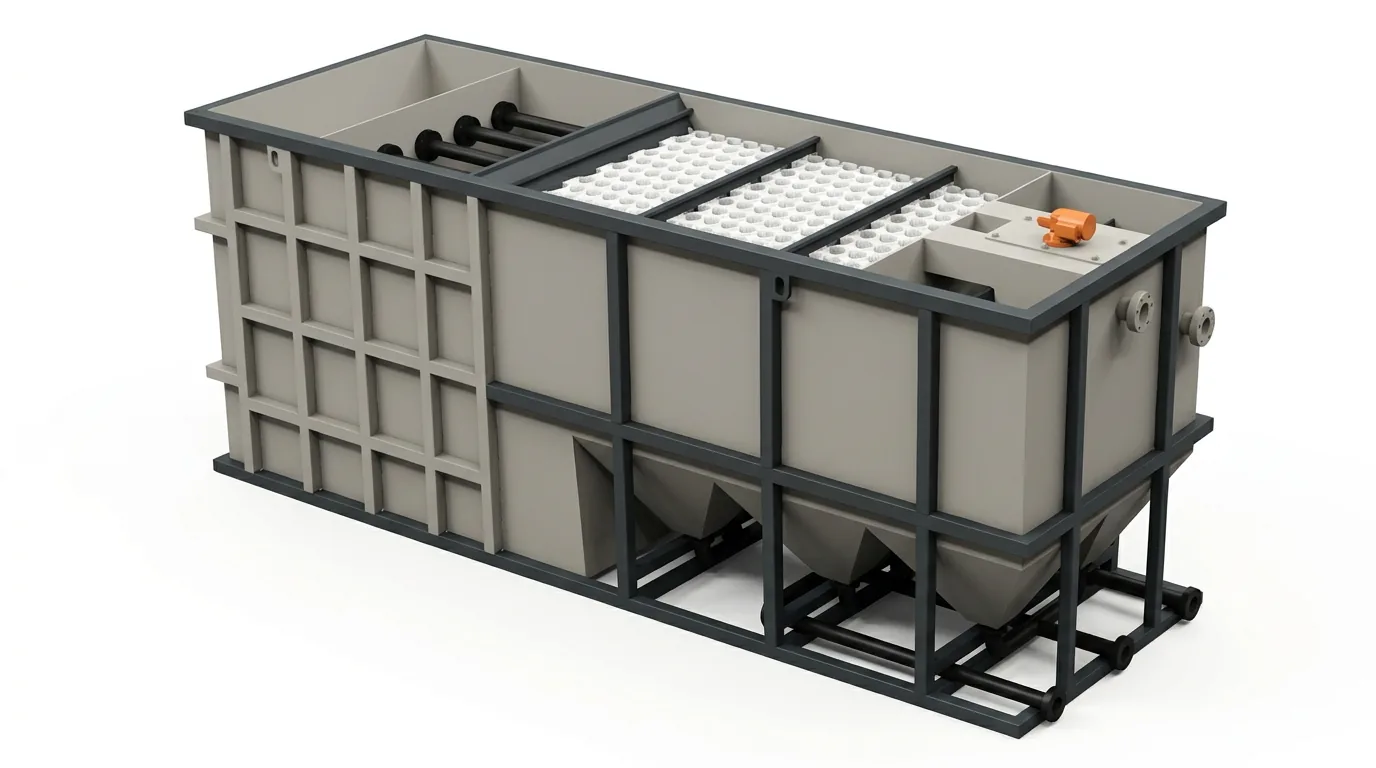

Тонкослойный (ламельный) отстойник для очистки сточных вод
Ламельная компоновка позволяет уменьшить требуемую площадь; размеры определяются расчётной нагрузкой.
Тонкослойные (ламельные) отстойники: проектирование и производство под ключ
Мы изготавливаем ламельные отстойники из химически стойких полимеров (полипропилен, ПВХ, стеклопластик) и коррозионностойких сталей для механической очистки бытовых, промышленных и ливневых стоков.
Почему выбирают наши ламельные отстойники:
- Высокая эффективность осаждения взвешенных частиц
- Компактность — занимают в 3–5 раз меньше места, чем традиционные отстойники
- Непрерывный процесс очистки без остановки на удаление осадка
- Устойчивость к коррозии и агрессивным средам
- Применимые требования к сбросу определяются проектом и исходными данными объекта
- Условия гарантии и расчётный срок службы фиксируются для конкретного изделия
- Полный цикл услуг: проектирование, производство, доставка, монтаж, пусконаладка, сервис
Назначение и области применения
Ламельные отстойники предназначены для:
- •Механическая очистка бытовых и производственных сточных вод
- •Подготовка технической и питьевой воды путём осветления
- •Очистка циркуляционной воды на заводских установках
- •Отделение взвесей после химической обработки промстоков
- •Первичная фильтрация дождевых и ливневых стоков
- •Дополнительная фильтрация воды перед сбросом в водоёмы после биоочистки
Основные виды удаляемых загрязнений:
- Песок, ил, шлам
- Взвешенные частицы органического и минерального происхождения
- Гидроксиды металлов после реагентной обработки
- Продукты коагуляции и флокуляции
Типовые сферы применения:
Принцип работы и конструкция
Принцип действия ламельного отстойника:
Подготовка воды
Жидкость поступает в распределительную ёмкость, где скорость потока замедляется для равномерного распределения внутри корпуса.
Очистка
Вода направляется в секцию осаждения, где проходит через ламельные модули (пластины под углом 55–60°).
Осаждение
Частицы загрязнений оседают на поверхностях ламелей и скатываются вниз под действием силы тяжести.
Сбор чистой воды
Очищенная вода поступает в накопительный жёлоб через зубчатые переливы.
Удаление осадка
Шлам удаляется самотёком или откачивается насосом через дренажные отверстия.
Конструкция ламельного отстойника включает:
- Корпус из полимера (ПП, ПВХ) или стали с антикоррозийным покрытием
- Приёмный отсек для грязной воды
- Секция основного осаждения с ламельными модулями
- Отдел сбора очищенной воды
- Система дренажа для удаления осадка
- Патрубки входа/выхода и дренажные отверстия
- Опционально: автоматизированная система управления выгрузкой осадка
Особенности ламельных модулей:
- Создают тонкие слои жидкости, увеличивая площадь осаждения
- Наклонное расположение (55–60°) предотвращает застревание частиц
- Интервал между модулями обеспечивает быстрое осаждение без перемешивания слоёв
Технические характеристики и модельный ряд
Базовые модели ламельных отстойников:
| Артикул | Модель | Произв., м³/ч | Габариты (Д×Ш×В), мм | Масса сух./раб., кг |
|---|---|---|---|---|
| СЗПК.ЛО.01.ПП | ЛО-ПП-1 | 1 | 1577×606×1715 | 170/670 |
| СЗПК.ЛО.2-5.ПП | ЛО-ПП-2.5 | 2.5 | 1720×1088×1715 | 360/1850 |
| СЗПК.ЛО.05.ПП | ЛО-ПП-5 | 5 | 2285×1088×2400 | 855/3410 |
| СЗПК.ЛО.10.ПП | ЛО-ПП-10 | 10 | 2295×2088×2400 | 1400/6800 |
| СЗПК.ЛО.15.ПП | ЛО-ПП-15 | 15 | 2780×2088×2400 | 1800/9900 |
| СЗПК.ЛО.20.ПП | ЛО-ПП-20 | 20 | 3790×2088×2400 | 2100/12900 |
| СЗПК.ЛО.25.ПП | ЛО-ПП-25 | 25 | 4260×2088×2400 | 2180/16000 |
| СЗПК.ЛО.32-5.ПП | ЛО-ПП-32.5 | 32.5 | 4700×2088×2400 | 2400/20100 |
| СЗПК.ЛО.40.ПП | ЛО-ПП-40 | 40 | 6500×2088×2400 | 3660/25700 |
| СЗПК.ЛО.50.ПП | ЛО-ПП-50 | 50 | 8620×2088×2400 | 4360/32000 |
| СЗПК.ЛО.65.ПП | ЛО-ПП-65 | 65 | 9600×2088×2400 | 4880/41000 |
| СЗПК.ЛО.80.ПП | ЛО-ПП-80 | 80 | 13200×2088×2400 | 7400/51500 |
| СЗПК.ЛО.100.ПП | ЛО-ПП-100 | 100 | 8620×4380×2400 | 8600/65000 |
Эффективность очистки:
| Показатель | На входе, мг/л | После очистки, мг/л | Эффективность, % |
|---|---|---|---|
| Взвешенные вещества | 200–1000 | 15–50 | 90–95 |
| Нефтепродукты | 10–50 | 3–10 | 70–80 |
| БПКполн | 100–300 | 40–80 | 60–70 |
Модификации и опции
Модификации ламельных отстойников:

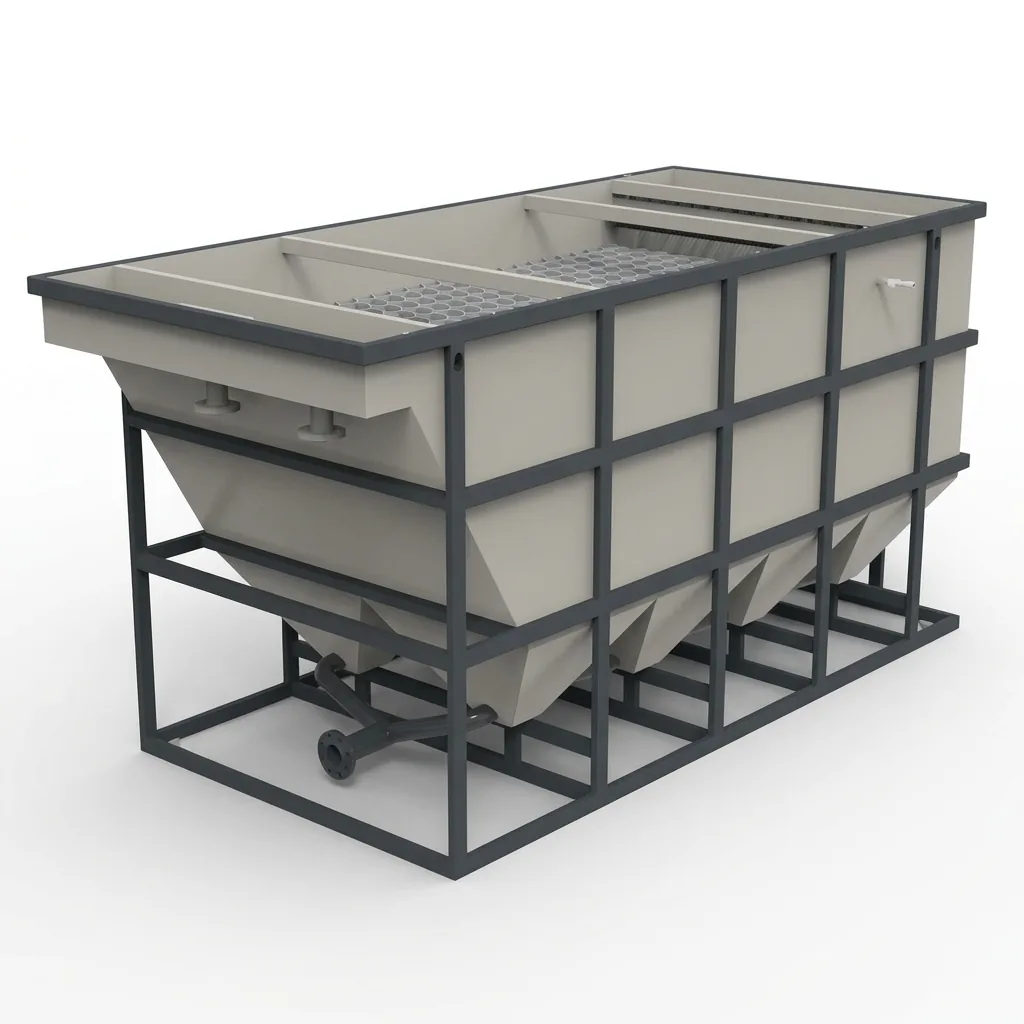

- •Горизонтальные — для наземной установки

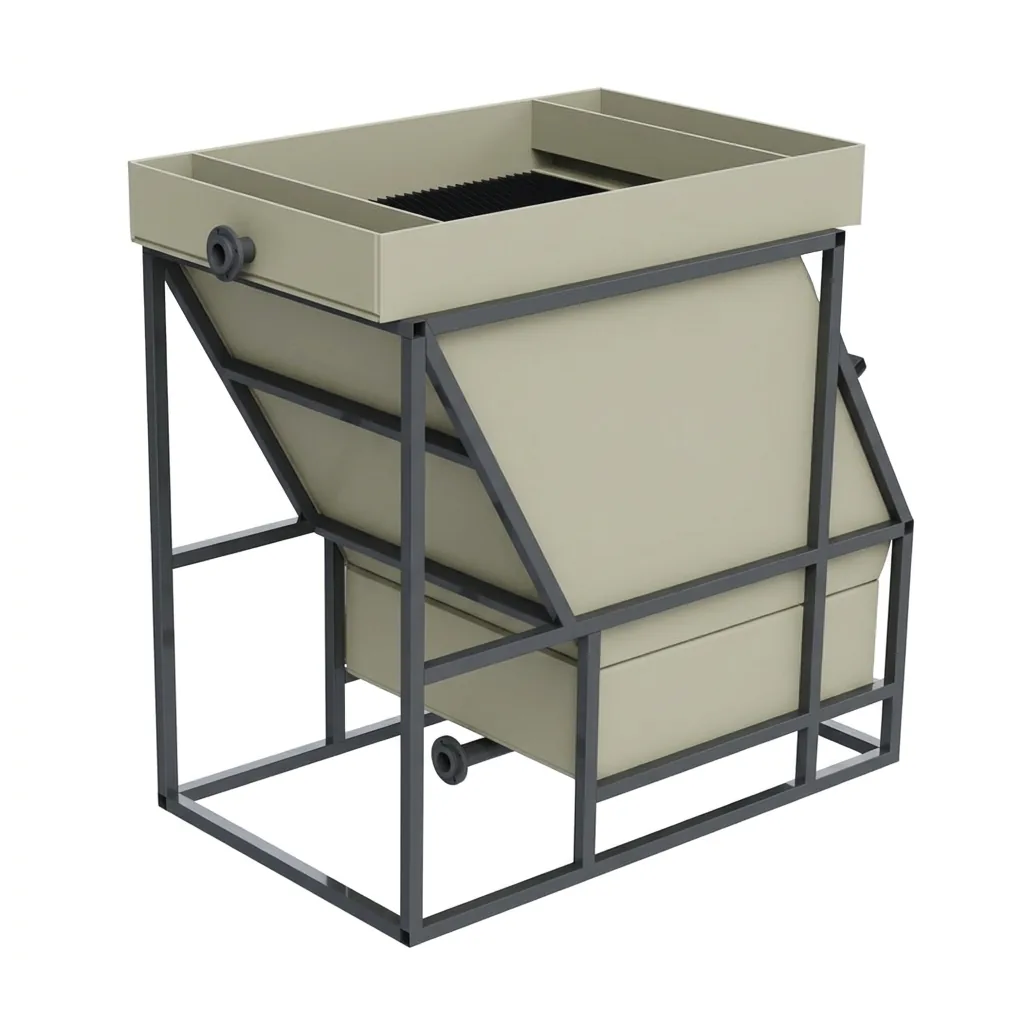

- •Вертикальные — при дефиците площади
- •Модульные — для каскадного использования и больших объёмов
- •С контактной камерой — для введения реагентов (коагулянтов, флокулянтов)
Дополнительные опции:
- Система автоматического удаления осадка
- Датчики уровня осадка и сигнализация переполнения
- Теплоизоляция корпуса для эксплуатации в холодных помещениях
- Система промывки ламельных модулей
- Комплект запорной арматуры из коррозионностойких материалов
- Интеграция в АСУ ТП предприятия
- Усиленные ламели для высокоабразивных сред
Преимущества сотрудничества
Индивидуальный подбор
Разработаем схему очистки под ваши стоки и требования к качеству воды.
Контроль качества
Каждая установка проходит гидравлические испытания и проверку на герметичность.
Оперативность
Срок изготовления и работ определяется после согласования технического задания и комплектации.
Сервис
Пусконаладка, обучение персонала, гарантийное и постгарантийное обслуживание.
Документация
Предоставим паспорта изделий, сертификаты соответствия и инструкции по эксплуатации.
Гибкость
Возможность доработки конструкции в процессе эксплуатации.
Готовы заказать ламельный отстойник?
Оставьте заявку, и наш инженер проконсультирует по выбору модели, подготовит схему очистки и расчёт стоимости в срок, согласованный после проверки исходных данных.
