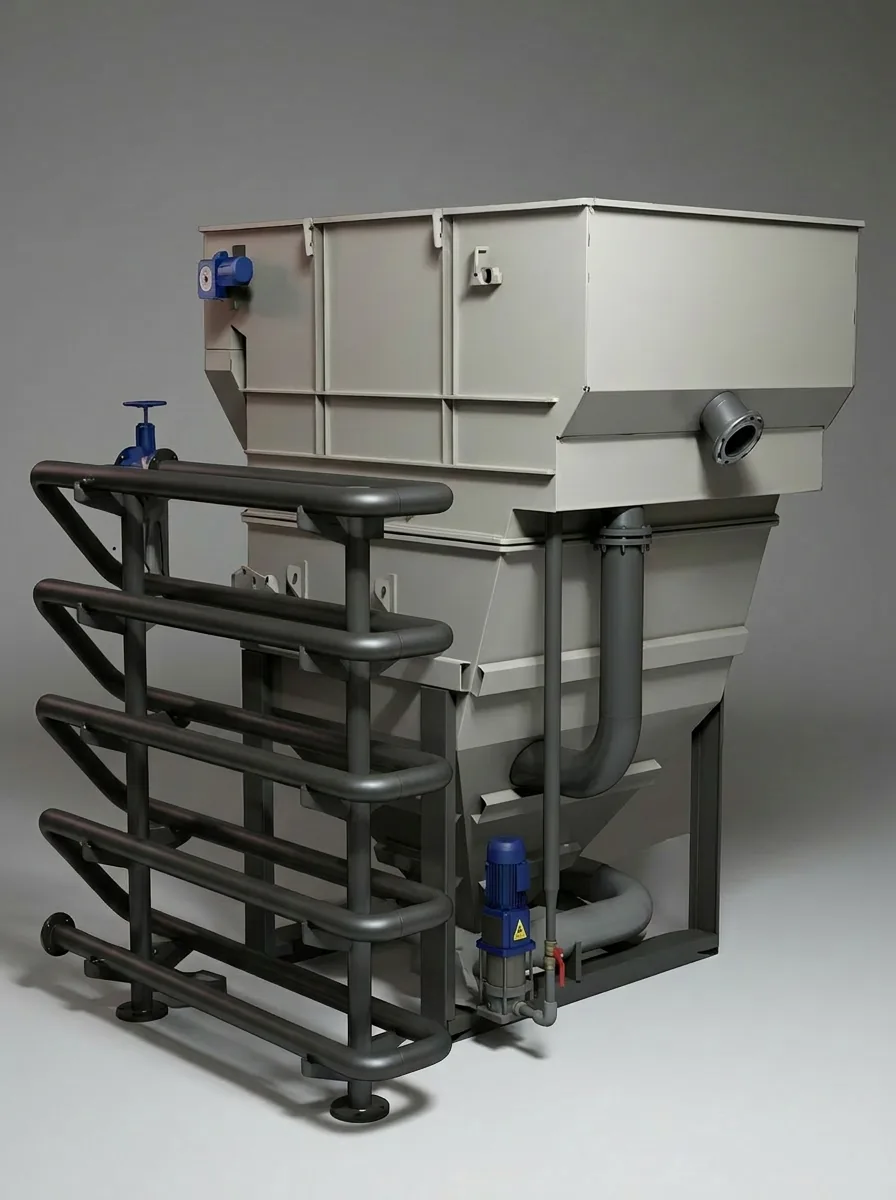

ФФУ — Флотационно-фильтровальная установка
ФФУ — эффективная очистка сточных вод от нефтепродуктов, жиров и взвешенных веществ!
Флотационно-фильтровальные установки для глубокой очистки стоков
Мы проектируем и производим ФФУ из химически стойких полимеров (полипропилен, ПВХ, стеклопластик) для очистки промышленных и ливневых стоков предприятий различного профиля.
Почему выбирают наши ФФУ:
- Многоступенчатая схема очистки — стабильно высокие показатели эффективности
- Компактность — экономия производственных площадей
- Автоматизированный процесс очистки
- Возможность работы с реагентами и без них
- Применимые требования к сбросу определяются проектом и исходными данными объекта
- Условия гарантии и расчётный срок службы фиксируются для конкретного изделия
- Полный цикл услуг: проектирование, производство, доставка, монтаж, пусконаладка, сервис
Назначение и области применения
ФФУ предназначены для очистки:
- •Сточные воды после мойки автомобилей, агрегатов, деталей, тары
- •Ливневые воды гаражей, автостоянок, промышленных предприятий
- •Производственные стоки мясокомбинатов, масложировых производств
- •Хозяйственно-бытовые стоки (в составе комплексных очистных сооружений)
Основные виды удаляемых загрязнений:
- Нефтепродукты (масла, топливо, смазки)
- Жиры и жировые эмульсии
- Взвешенные вещества (песок, ил, шлам)
- Гидроксиды металлов
- Поверхностно-активные вещества (ПАВ)
Типовые сферы применения:
Принцип работы и конструкция
Принцип действия ФФУ:
Сатурация
В нижней части установки (сатураторе) стоки насыщаются воздухом под давлением.
Флотация
Насыщенная воздухом вода поступает во флотационную камеру, где микропузырьки поднимают загрязнения на поверхность.
Удаление шлама
Механический скребок собирает загрязнённую плёнку и направляет её в шламовую ёмкость.
Фильтрация
Очищенная вода проходит через встроенный фильтр (активированный уголь, полимерные загрузки) для доочистки.
Сбор очищенной воды
Очищенная вода направляется в накопительную ёмкость или на сброс.
Конструкция ФФУ включает:
- Корпус из химически стойкого полимера (полипропилен/ПВХ/стеклопластик)
- Сатуратор для насыщения воды воздухом
- Флотационная камера с системой микропузырьков
- Механический скребок для удаления шлама
- Встроенный фильтр с заменяемой загрузкой
- Система патрубков и трубопроводов
- Датчики уровня и контроля давления (опционально)
Технические характеристики и модельный ряд
Базовые модели ФФУ:
| Артикул | Модель | м³/ч | Габариты (Д×Ш×В), мм | Масса сух., т | кВт |
|---|---|---|---|---|---|
| СЗПК.ФФУ.01К.ПП | ФФУ-1К | 1 | 1180×1100×1440 | 0,25 | 2,3 |
| СЗПК.ФФУ.02М.ПП | ФФУ-2М | 2 | 1450×1330×1720 | 0,37 | 2,3 |
| СЗПК.ФФУ.04М.ПП | ФФУ-4М | 4 | 1785×1530×1700 | 0,65 | 4,2 |
| СЗПК.ФФУ.06М.ПП | ФФУ-6М | 6 | 2200×1785×1760 | 0,94 | 3,5 |
| СЗПК.ФФУ.10.ПП | ФФУ-10 | 10 | 2620×1850×2300 | 1,85 | 5,9 |
| СЗПК.ФФУ.15.ПП | ФФУ-15 | 15 | 3440×2220×2260 | 2,66 | 7,9 |
| СЗПК.ФФУ.20.ПП | ФФУ-20 | 20 | 3840×2220×2350 | 2,95 | 7,9 |
| СЗПК.ФФУ.30.ПП | ФФУ-30 | 30 | 5600×2400×2470 | 3,89 | 15,8 |
| СЗПК.ФФУ.40.ПП | ФФУ-40 | 40 | 6750×2400×2470 | 4,0 | 15,8 |
| СЗПК.ФФУ.50.ПП | ФФУ-50 | 50 | 7430×2400×2530 | 4,7 | 19 |
| СЗПК.ФФУ.65.ПП | ФФУ-65 | 65 | 6500×4700×3000 | 8,5 | 18,5 |
| СЗПК.ФФУ.80.ПП | ФФУ-80 | 80 | 7200×5200×2500 | 9,6 | 31,5 |
| СЗПК.ФФУ.100.ПП | ФФУ-100 | 100 | 9600×5600×2585 | 12,2 | 42 |
Показатели очистки (с применением реагентов):
| Загрязнение | На входе, мг/л | После очистки, мг/л |
|---|---|---|
| Взвешенные вещества | 50–200 | 3 |
| Нефтепродукты | 10–100 | 0,15–0,4 |
| БПКполн | 50–200 | 6 |
| ХПК | 100–400 | 30 |
Модификации и опции
Модификации ФФУ:
- •Для работы с заглублённым накопителем стоков
- •С надземным блоком вспомогательных ёмкостей («Моноблок»)
- •Модульные системы для каскадного использования (производительность 50–100 м³/ч и более)
Дополнительные опции:
- Система дозирования реагентов (коагулянты, флокулянты)
- Автоматический контроль уровня и давления
- Датчик заполнения шламовой ёмкости
- Теплоизоляция корпуса для эксплуатации в холодных помещениях
- Система обратной промывки фильтра
- Комплект запорной арматуры из коррозионностойких материалов
- Сигнализация аварийных режимов
- Интеграция в АСУ ТП предприятия
Преимущества сотрудничества
Индивидуальный подбор
Разработаем схему очистки под ваши стоки и требования к качеству воды.
Контроль качества
Каждая установка проходит гидравлические испытания и проверку на герметичность.
Оперативность
Срок изготовления и работ определяется после согласования технического задания и комплектации.
Сервис
Пусконаладка, обучение персонала, гарантийное и постгарантийное обслуживание.
Документация
Предоставим паспорта изделий, сертификаты соответствия и инструкции по эксплуатации.
Гибкость
Возможность доработки конструкции в процессе эксплуатации.
Готовы заказать ФФУ для очистки стоков?
Оставьте заявку, и наш инженер проконсультирует по выбору модели, подготовит схему очистки и расчёт стоимости в срок, согласованный после проверки исходных данных.
