Обратный клапан лепестковый (фланец — фланец)
Самозакрывающийся лепесток предотвращает обратный ток среды.
Техническое описание
Обратный клапан пропускает поток в одном направлении и закрывается под собственным весом лепестка при падении давления. Применяется на нагнетании вентиляторов, на выпусках в общий коллектор и на резервных ветвях.
Исполнения: одностворчатый лепестковый (Ø200–500 мм) и двустворчатый (Ø560–1250 мм) — с меньшим аэродинамическим сопротивлением.
Все подвижные элементы — полимерные, ось из нержавеющей стали AISI 316 либо PP; уплотнение по седлу — мягкая PP-полоса или EPDM.
Используемые материалы
PP (полипропилен)
рабочая температура до +80 °C, стойкость к кислотам, щелочам и растворам солей
PPs (трудногорючий)
группа горючести Г1, до +80 °C — для систем с требованиями пожарной безопасности
PVC (поливинилхлорид)
до +60 °C, повышенная стойкость к окислителям и хлорсодержащим средам
PE (полиэтилен)
до +60 °C, стойкость к плавиковой кислоте и абразивным средам

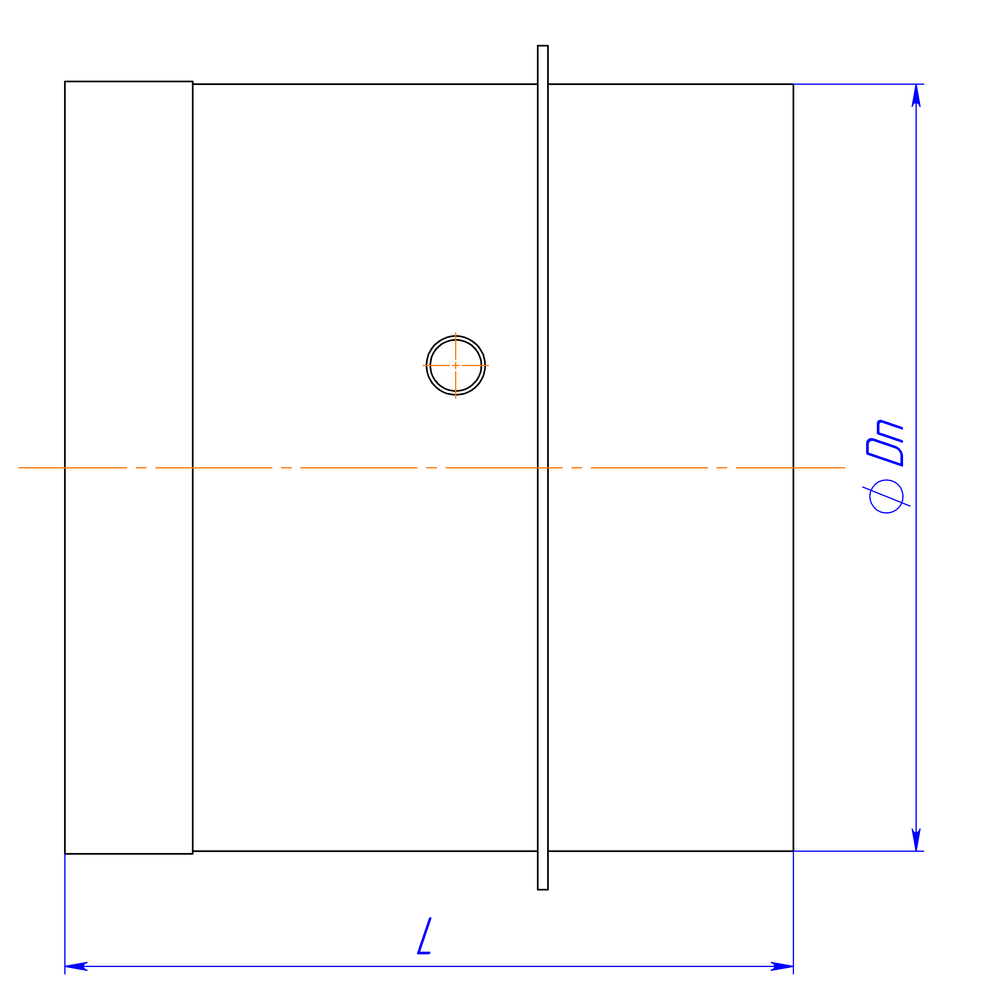

Фото и эскиз изделия
Виды соединения
Выберите исполнение — артикулы и таблица пересчитываются под выбранный тип.
Оба торца с фланцами. Стандартное разъёмное исполнение: участок демонтируется без резки.
Типовые размеры изделий
Обратный клапан лепестковый — типоразмерный ряд
Типоразмерный ряд привязан к диапазону исполнения. Масса — расчётная, по развёртке корпуса с коэффициентом 1,15 на фланцы, рёбра и элементы привода. Площадь наружной поверхности приведена для расчёта монтажа и окраски. Артикул приведён в базовом исполнении «фланец-фланец». Для другого вида соединения в конце артикула ставится слово: РАСТРУБ, ФЛАНЕЦ-РАСТРУБ, ФЛАНЕЦ или СВОБОДНЫЙ.
Нажмите на строку, чтобы открыть карточку изделия с этим типоразмером. Заголовки колонок сортируют ряд. Найдено позиций: 13 из 13.
| Количество | |||||||
|---|---|---|---|---|---|---|---|
| СЗПК.ВК.ОКЛ.ЛП.200-ФЛАНЕЦ-ФЛАНЕЦ | 200 | 3 | 1,0 | 0,30 | по запросу | 1 | |
| СЗПК.ВК.ОКЛ.ЛП.250-ФЛАНЕЦ-ФЛАНЕЦ | 250 | 3 | 1,3 | 0,42 | по запросу | 1 | |
| СЗПК.ВК.ОКЛ.ЛП.315-ФЛАНЕЦ-ФЛАНЕЦ | 315 | 4 | 2,5 | 0,61 | по запросу | 1 | |
| СЗПК.ВК.ОКЛ.ЛП.355-ФЛАНЕЦ-ФЛАНЕЦ | 355 | 4 | 3,1 | 0,73 | по запросу | 1 | |
| СЗПК.ВК.ОКЛ.ЛП.400-ФЛАНЕЦ-ФЛАНЕЦ | 400 | 4 | 3,7 | 0,88 | по запросу | 1 | |
| СЗПК.ВК.ОКЛ.ЛП.450-ФЛАНЕЦ-ФЛАНЕЦ | 450 | 4 | 4,5 | 1,07 | по запросу | 1 | |
| СЗПК.ВК.ОКЛ.ЛП.500-ФЛАНЕЦ-ФЛАНЕЦ | 500 | 4 | 5,4 | 1,28 | по запросу | 1 | |
| СЗПК.ВК.ОКЛ.ЛП.560-ФЛАНЕЦ-ФЛАНЕЦ | 560 | 5 | 8,1 | 1,55 | по запросу | 1 | |
| СЗПК.ВК.ОКЛ.ЛП.630-ФЛАНЕЦ-ФЛАНЕЦ | 630 | 5 | 10,0 | 1,90 | по запросу | 1 | |
| СЗПК.ВК.ОКЛ.ЛП.710-ФЛАНЕЦ-ФЛАНЕЦ | 710 | 5 | 12,3 | 2,33 | по запросу | 1 | |
| СЗПК.ВК.ОКЛ.ЛП.800-ФЛАНЕЦ-ФЛАНЕЦ | 800 | 5 | 15,1 | 2,88 | по запросу | 1 | |
| СЗПК.ВК.ОКЛ.ЛП.900-ФЛАНЕЦ-ФЛАНЕЦ | 900 | 6 | 22,4 | 3,55 | по запросу | 1 | |
| СЗПК.ВК.ОКЛ.ЛП.1000-ФЛАНЕЦ-ФЛАНЕЦ | 1000 | 6 | 27,1 | 4,29 | по запросу | 1 |
Ряды выполнены по номинальным размерам ГОСТ 24751 и ГОСТ Р ЕН 1505/1506. Масса — расчётная, с учётом раструбов и фланцев; площадь поверхности приведена для расчёта монтажа и окраски.
Заявка: обратный клапан лепестковый
Укажите типоразмер, расход воздуха, характеристику среды и количество. Проверим исходные данные и сообщим срок подготовки расчёта.
