Бортовой отсос двубортный (фланец — фланец)
Отсос по двум противоположным бортам для широких ванн.
Техническое описание
Бортовой отсос устанавливается вдоль борта ванны и удаляет пары кислот, щелочей и аэрозоли непосредственно из зоны выделения, не позволяя им распространяться по цеху.
Исполнения: однобортовый, двухбортовый и опрокинутый; щелевое сечение подбирается по ширине ванны и требуемой скорости в щели 8–12 м/с.
Корпус из полипропилена толщиной 5–8 мм, присоединительный патрубок — круглый из ряда Ø200–630 мм, по заданию с регулируемой заслонкой.
Используемые материалы
PP (полипропилен)
рабочая температура до +80 °C, стойкость к кислотам, щелочам и растворам солей
PPs (трудногорючий)
группа горючести Г1, до +80 °C — для систем с требованиями пожарной безопасности
PVC (поливинилхлорид)
до +60 °C, повышенная стойкость к окислителям и хлорсодержащим средам
PE (полиэтилен)
до +60 °C, стойкость к плавиковой кислоте и абразивным средам

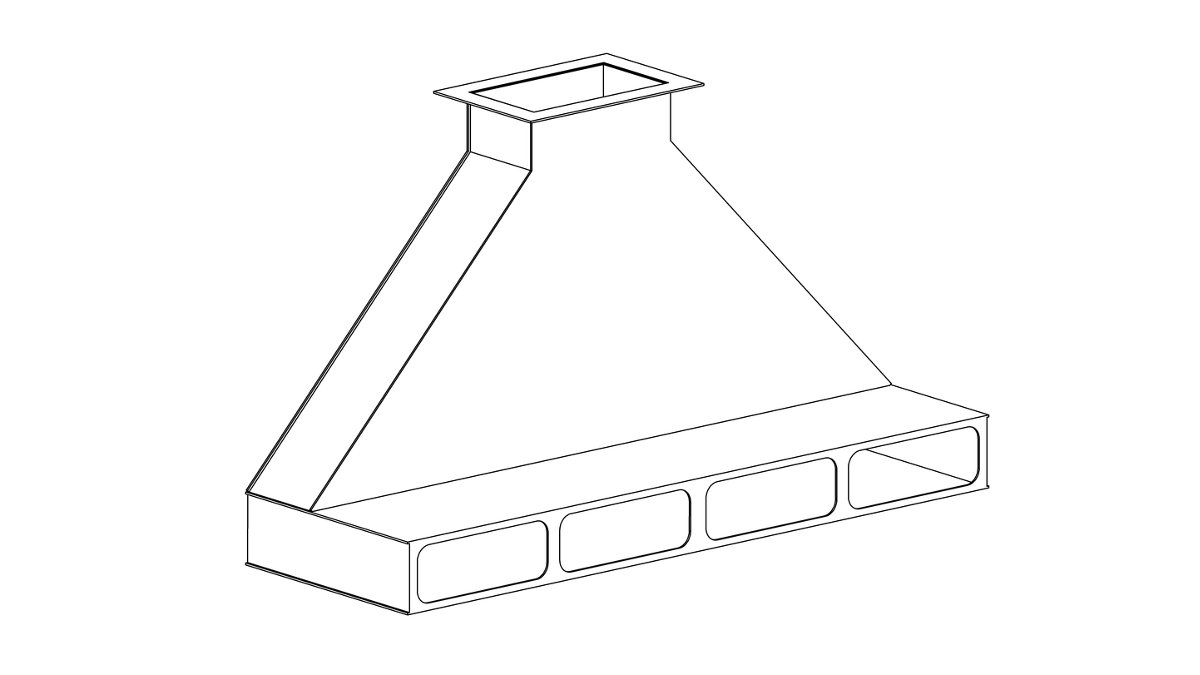

Фото и эскиз изделия
Виды соединения
Выберите исполнение — артикулы и таблица пересчитываются под выбранный тип.
Оба торца с фланцами. Стандартное разъёмное исполнение: участок демонтируется без резки.
Типовые размеры изделий
Изделие изготавливается по чертежам заказчика — типоразмерный ряд согласовывается индивидуально (длина 500–3000 мм).
Ряды выполнены по номинальным размерам ГОСТ 24751 и ГОСТ Р ЕН 1505/1506. Масса — расчётная, с учётом раструбов и фланцев; площадь поверхности приведена для расчёта монтажа и окраски.
Заявка: бортовой отсос двубортный
Укажите типоразмер, расход воздуха, характеристику среды и количество. Проверим исходные данные и сообщим срок подготовки расчёта.
