Скрубберы горизонтальные промышленные (серия СГ)
Горизонтальные насадочные абсорберы мокрого типа для очистки газовоздушных выбросов от химически активных газов, аэрозолей и паров кислот. Компактная конструкция с горизонтальным расположением корпуса — подходящее исполнение для помещений с ограниченной высотой потолков. Производительность от 500 до 60 000 м³/ч. Степень очистки определяется проектным расчётом.
Скруббер горизонтальный промышленный (серия СГ)
Производительность
до 60 000 м³/ч
Температура газов
+5…+80 °C (до +400 °C)
Степень очистки
по проектному расчёту
Сопротивление
до 750 Па
Типоразмерный ряд (19 моделей)
Скруббер горизонтальный с насадочным слоем (серия СГ)
Горизонтальный абсорбер с неподвижным слоем насадки для очистки от химически активных газов, аэрозолей и туманов. Движение загрязнённого газа — параллельно основанию, что позволяет размещать оборудование в помещениях с высотой потолков от 3 м. Производительность от 500 до 60 000 м³/ч.
| Артикул | Модель | Произв., м³/ч | D, мм | Габариты (Д×Ш×В), мм |
|---|---|---|---|---|
| СЗПК.СГ.500 | СГ-0.5 | 500 | 160 | 2250×1050×1550 |
| СЗПК.СГ.1000 | СГ-1 | 1 000 | 170 | 2250×1050×1550 |
| СЗПК.СГ.1500 | СГ-1.5 | 1 500 | 190 | 2250×1050×1550 |
| СЗПК.СГ.2000 | СГ-2 | 2 000 | 230 | 2250×1150×1650 |
| СЗПК.СГ.2500 | СГ-2.5 | 2 500 | 260 | 2250×1150×1650 |
| СЗПК.СГ.3000 | СГ-3 | 3 000 | 290 | 2400×1400×1800 |
| СЗПК.СГ.4000 | СГ-4 | 4 000 | 320 | 2400×1450×1800 |
| СЗПК.СГ.5000 | СГ-5 | 5 000 | 370 | 2400×1450×1850 |
| СЗПК.СГ.6000 | СГ-6 | 6 000 | 425 | 2525×1500×1900 |
| СЗПК.СГ.8000 | СГ-8 | 8 000 | 475 | 2575×1600×1990 |
| СЗПК.СГ.10000 | СГ-10 | 10 000 | 525 | 2725×1650×2015 |
| СЗПК.СГ.12000 | СГ-12 | 12 000 | 580 | 2800×1700×2100 |
| СЗПК.СГ.16000 | СГ-16 | 16 000 | 650 | 2850×1750×2200 |
| СЗПК.СГ.20000 | СГ-20 | 20 000 | 720 | 2900×1800×2300 |
| СЗПК.СГ.25000 | СГ-25 | 25 000 | 850 | 3450×2000×2400 |
| СЗПК.СГ.30000 | СГ-30 | 30 000 | 950 | 3600×2200×2500 |
| СЗПК.СГ.40000 | СГ-40 | 40 000 | 1050 | 3600×2350×2700 |
| СЗПК.СГ.50000 | СГ-50 | 50 000 | 1150 | 3700×2350×2800 |
| СЗПК.СГ.60000 | СГ-60 | 60 000 | 1250 | 3700×2350×3000 |
Компактная очистка промышленных газов
Горизонтальные скрубберы серии СГ — насадочные абсорберы мокрого типа с горизонтальным расположением корпуса. Загрязнённый газ поступает через входной патрубок и движется параллельно основанию через слой насадки, орошаемой химическим реагентом. Вредные вещества поглощаются жидкостью, а очищенный воздух проходит через каплеуловитель и выбрасывается в атмосферу. Основное преимущество — минимальная высота установки (от 1 550 мм), что позволяет эксплуатировать скруббер в помещениях с низкими потолками и на эстакадах.
Преимущества горизонтальных скрубберов:
- Компактные габариты — минимальная высота размещения от 1 550 мм
- Движение газа параллельно основанию — не требует высоких помещений
- Производительность от 500 до 60 000 м³/ч
- Рабочая температура газов до +400 °C (с теплоизоляцией)
- Степень очистки рассчитывается по составу газа, расходу, насадке и реагенту
- Химически стойкие материалы: ПП, ПЭ, нержавеющая сталь, титан, фторопласт
- Условия гарантии и расчётный срок службы фиксируются для конкретного изделия
Конструктивные особенности
Корпус скруббера — горизонтальный цилиндр или прямоугольное сечение, внутри которого размещён слой насадки. Газ входит с одной стороны и проходит через орошаемую насадку, контактируя с реагентом.

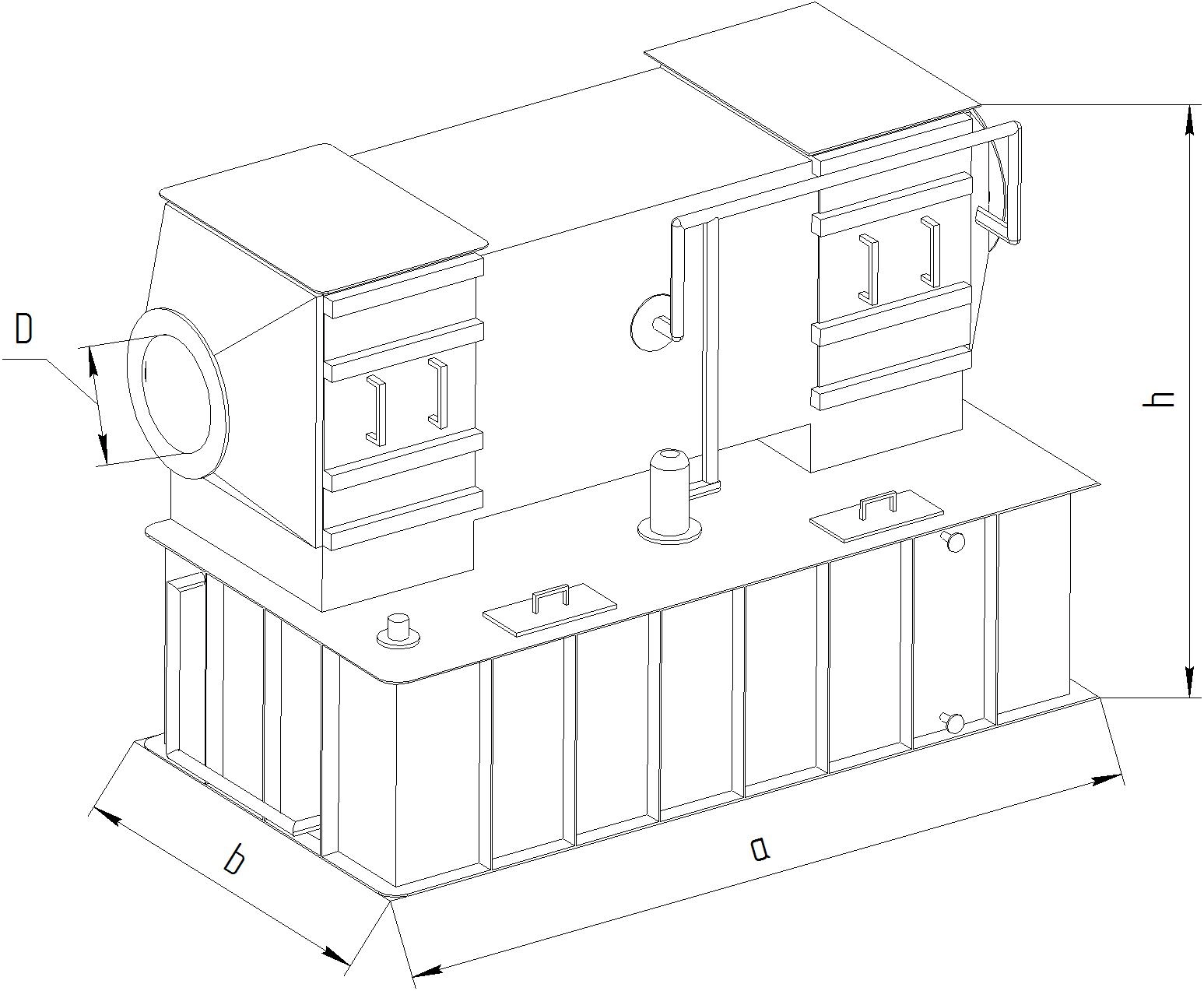

Основные обозначения на чертеже:
- D — диаметр входного/выходного патрубка
- h — высота корпуса
- a — длина корпуса (по оси газового потока)
- b — ширина корпуса
Габаритный чертёж горизонтального скруббера (серия СГ)
Области применения
Гальваническое производство
Очистка паров кислот, щелочей, хромового ангидрида при травлении, обезжиривании и нанесении покрытий.
Металлургия и машиностроение
Удаление пыли, оксидов металлов, кислотных газов из отходящих потоков плавильных и термических печей.
Химия и нефтехимия
Абсорбция HCl, HF, SO₂, NOx, NH₃, H₂S, Cl₂ и других токсичных компонентов.
ЦБК и полиграфия
Очистка от хлора, диоксида хлора, сероводорода, меркаптанов при отбеливании и варке целлюлозы.
Лакокрасочная и микроэлектроника
Улавливание паров растворителей, аэрозолей красок и лаков, кислотных паров травления.
Пищевая и энергетическая отрасль
Дезодорация, удаление аммиака, сероводорода, органических соединений, очистка дымовых газов.
Конструкционные материалы
Полипропилен (ПП)
Основной материал, стоек к большинству кислот и щелочей. Температура до +100 °C.
Полиэтилен (ПЭ 100)
Повышенная ударная вязкость, морозостойкость до –60 °C.
Нержавеющая сталь
AISI 304/316. Высокая прочность, температура до +400 °C.
Титан
Исключительная коррозионная стойкость к хлорсодержащим средам.
Фторопласт (PVDF)
Стойкость к агрессивным кислотам (HF, H₂SO₄ конц.), температура до +150 °C.
Стеклопластик (СПЛ)
Лёгкий и прочный, стоек к широкому спектру сред.
Комплектация
Базовая комплектация
- Горизонтальная абсорбционная камера (корпус из ПП / ПЭ / нержавеющей стали)
- Насадочный слой (кольца Палля, Рашига, седла Intalox, блочная насадка)
- Бак-сборник орошающей жидкости с поддоном
- Циркуляционный насос (химстойкое исполнение)
- Каплеуловитель (демистер / сепаратор капель)
- Система орошения с форсунками
- Панель управления
Дополнительные опции
- Газоходы из ПП / ПЭ / нержавеющей стали
- Центробежный вентилятор в химстойком исполнении
- Система дозирования реагентов (автоматическая)
- Датчики pH, давления, уровня, температуры
- Теплоизоляция корпуса (для высокотемпературных газов)
- Взрывозащищённое электрооборудование
- Второй ряд форсунок для повышения степени очистки
Преимущества сотрудничества
Индивидуальное проектирование
Расчёт скруббера под конкретный состав газа, температуру, производительность и требуемую степень очистки.
Контроль качества
Гидравлические испытания каждого изделия. Требования к сварке и комплекту документов на материалы фиксируются в техническом задании и договоре.
Оперативность
Сроки изготовления и монтажа уточняются после согласования исходных данных.
Монтаж и сервис
Шеф-монтаж, пусконаладка, обучение персонала, гарантийное обслуживание.
Доставка по РФ
Доставка спецтранспортом по всей России. Надёжная упаковка.
Документация
Паспорт изделия, проект, расчёт аэродинамического сопротивления, сертификаты соответствия.
Запросить расчёт
Заполните форму — мы подберём горизонтальный скруббер под ваши параметры и подготовим коммерческое предложение.

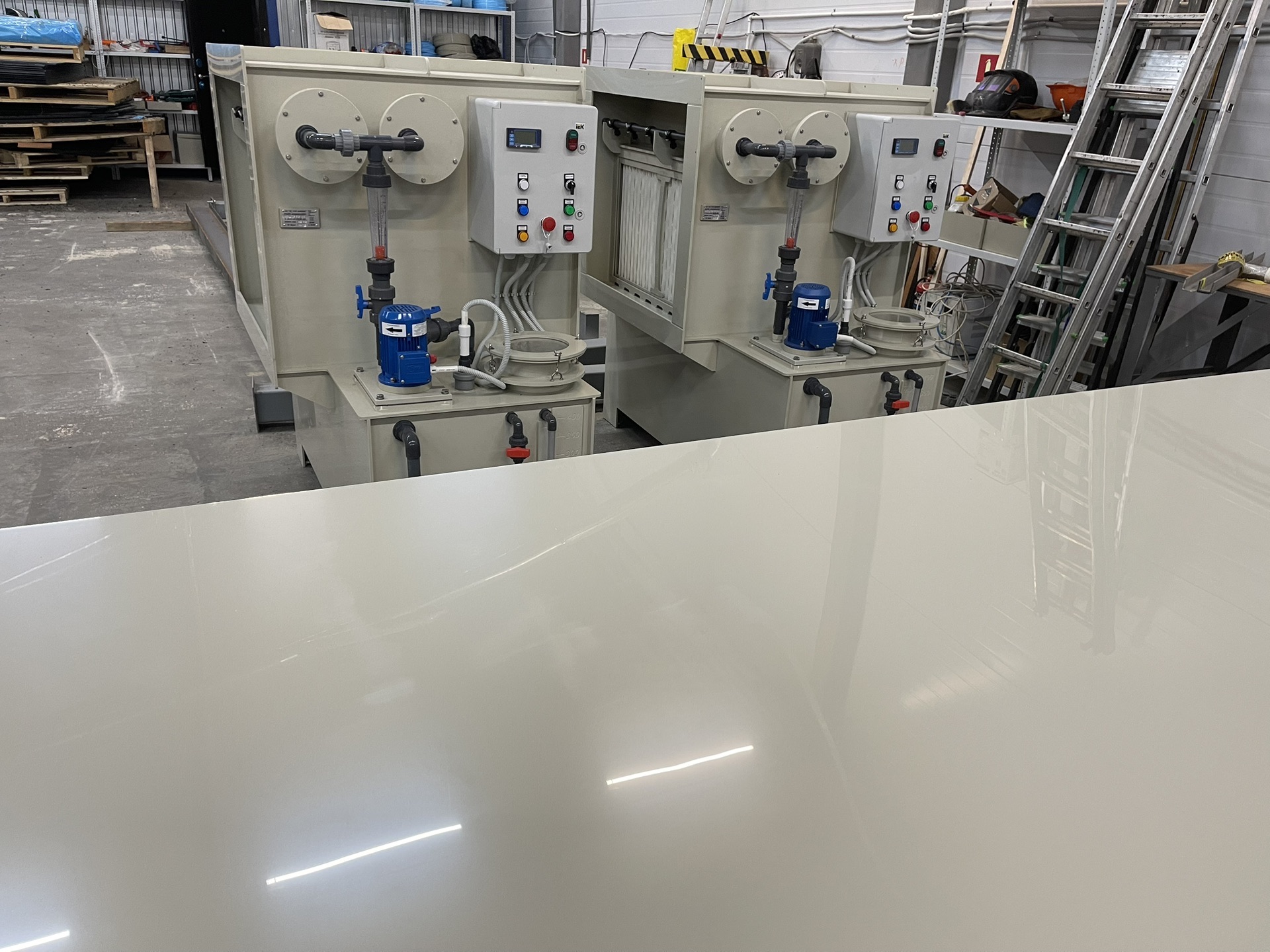

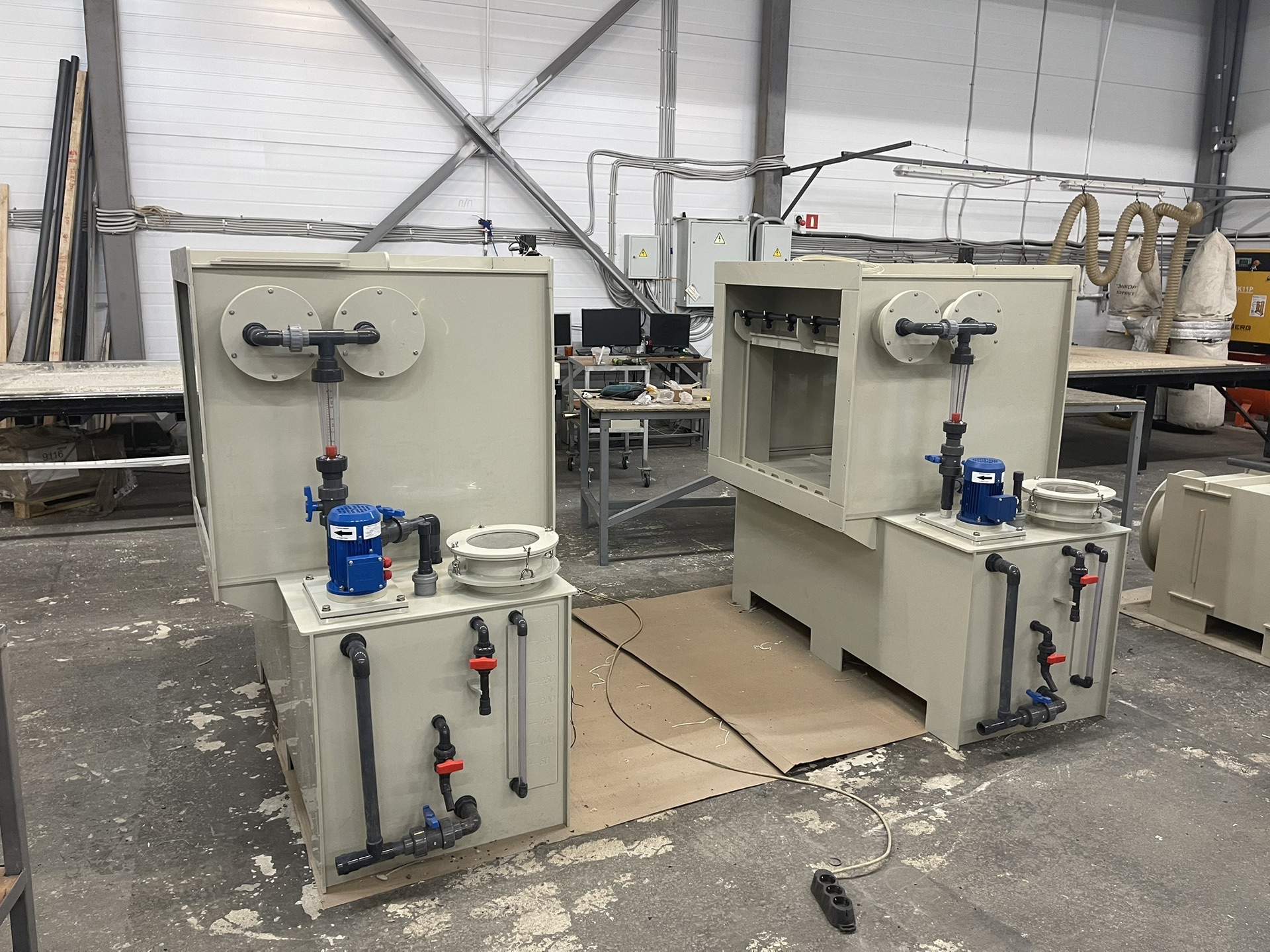

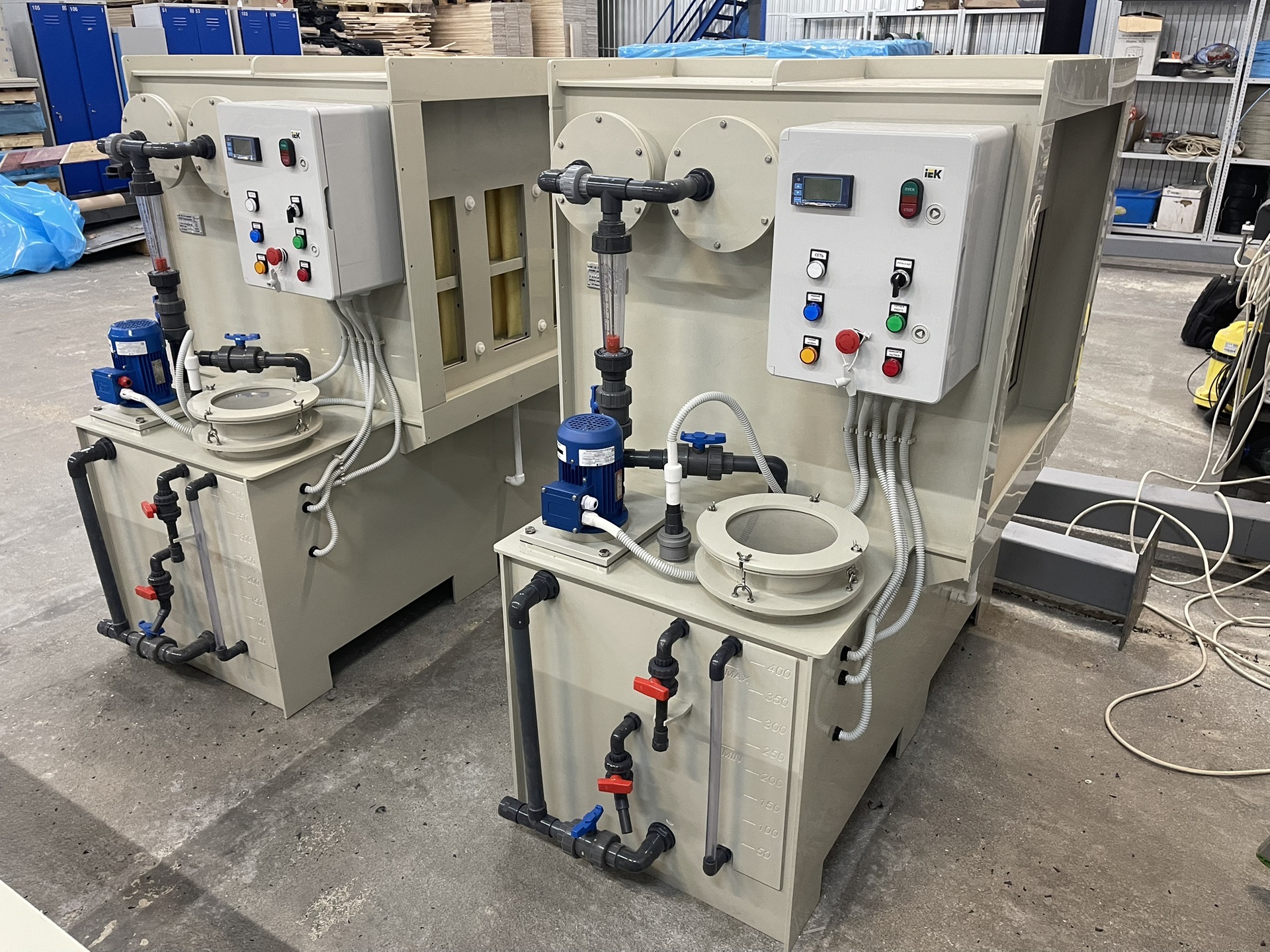

Фото производства
Горизонтальные скрубберы серии СГ из полипропилена, изготовленные и собранные на нашем производстве в д. Разметелево.
