Каплеуловители из полипропилена
Удаление капельной влаги и аэрозолей из вентиляционных потоков. Расчётная эффективность зависит от размера капель, скорости потока и конфигурации сепаратора. Круглое и прямоугольное сечение, производительность от 125 до 27 500 м³/ч.
Почему выбирают наши каплеуловители
- Эффективность рассчитывается по размеру капель, скорости потока и конфигурации сепаратора
- Скорость воздуха в рабочем сечении — 2,5–3 м/с
- Полимерные материалы — полная коррозиестойкость
- Работа в агрессивных средах (кислоты, щёлочи)
- Круглое и прямоугольное сечение
- Производство в России (Санкт-Петербург)
Область применения
Общеобменная вентиляция
Удаление избыточной влаги из приточного воздуха, защита оборудования и воздуховодов от конденсата.
Местная вентиляция
Установка после скрубберов, абсорберов, гальванических линий — улавливание капель химически агрессивных растворов.
Принцип работы
Загрязнённый воздушный поток проходит через блок ламелей — тонких пластин, деформированных в двух плоскостях. При изменении направления движения воздуха возникают центробежные силы, под действием которых капли жидкости осаждаются на ребристой поверхности ламелей.
Осаждённая жидкость стекает вниз по каналам ламелей и отводится через дренажный патрубок. Очищенный воздух выходит через выходной патрубок каплеуловителя.

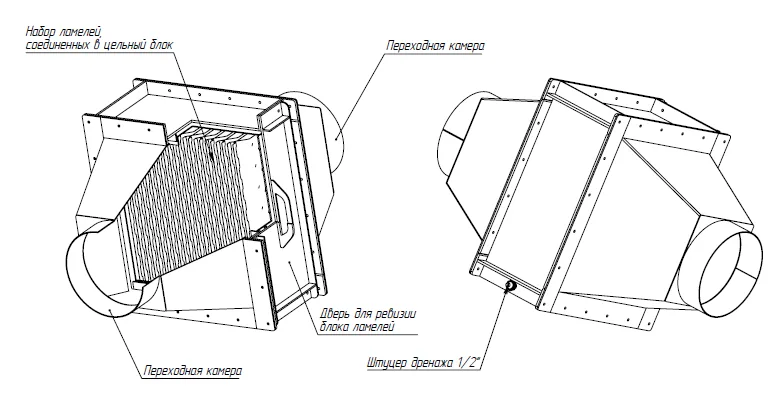

Устройство и преимущества
Лёгкость конструкции
Полимерный корпус значительно легче металлических аналогов.
Простота монтажа
Быстрая установка в существующую систему вентиляции.
Отсутствие коррозии
Полипропилен не подвержен коррозии даже при контакте с агрессивными средами.
Ревизия и замена ламелей
Блок ламелей легко извлекается для осмотра, промывки или замены.
Индивидуальный подход
Изготовление под заказ от 1 штуки, монтажное исполнение по согласованным условиям установки.
Низкое сопротивление
Аэродинамическое сопротивление 50–300 Па в зависимости от расхода.
Как подобрать каплеуловитель
Подбор осуществляется по расходу воздуха — выбирается ближайший типоразмер в меньшую сторону. Для прямоугольного сечения воздуховода изготавливаются переходные камеры под имеющиеся размеры заказчика.
Также доступны поворотные и несоосные камеры для нестандартных условий монтажа.

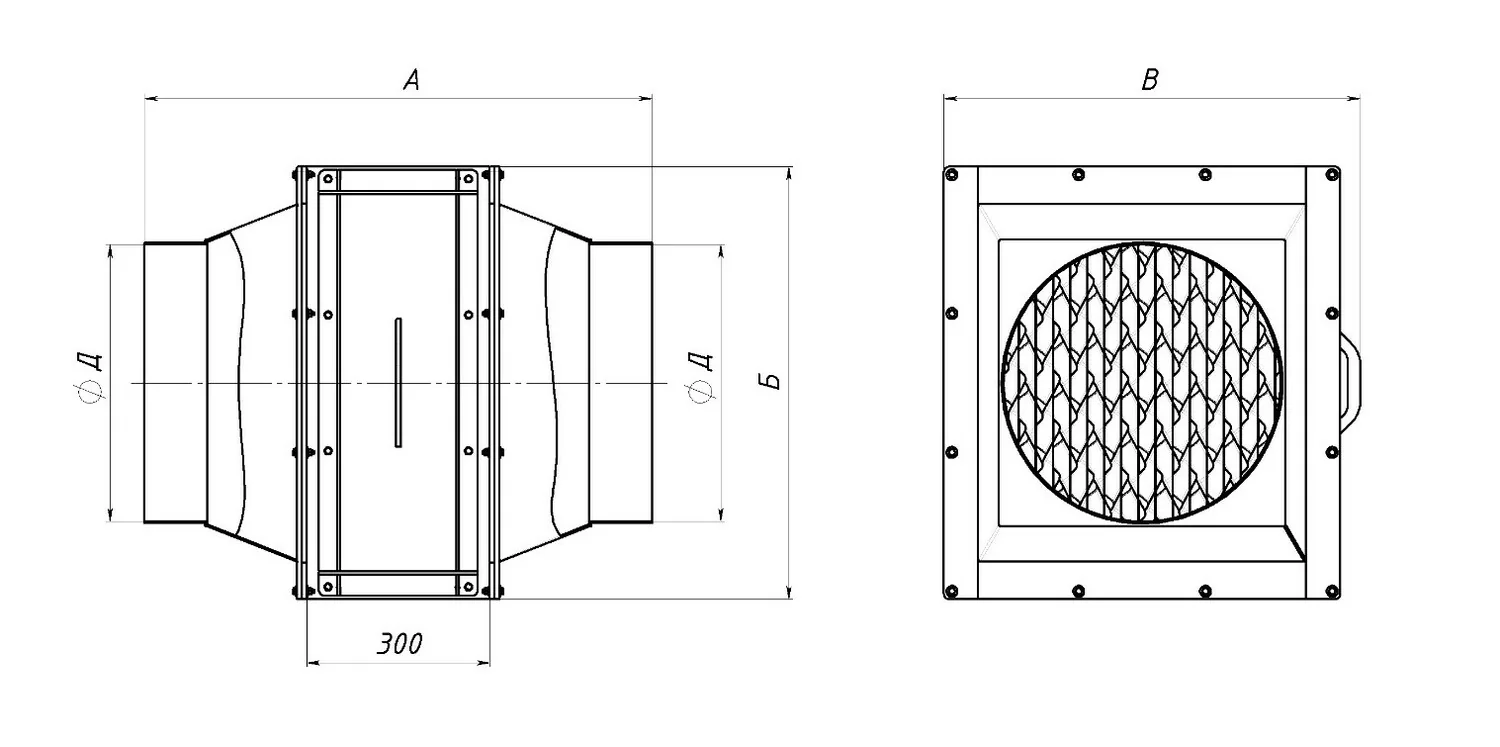

Типоразмерный ряд
Серия КУ.1 — стандартная
| Типоразмер | Расход, м³/ч | Д, мм | А, мм | Б, мм | В, мм | Масса, кг |
|---|---|---|---|---|---|---|
| КУ.1-300 | 300 | от 125 до 250 | от 672 до 532 | 308 | 299 | 6 |
| КУ.1-500 | 500 | от 125 до 250 | от 732 до 532 | 308 | 402 | 7 |
| КУ.1-900 | 900 | от 160 до 400 | от 732 до 532 | 408 | 432 | 9 |
| КУ.1-1400 | 1 400 | от 200 до 400 | от 932 до 532 | 408 | 592 | 12 |
| КУ.1-2200 | 2 200 | от 250 до 400 | от 932 до 532 | 708 | 502 | 16 |
| КУ.1-3400 | 3 400 | от 315 до 630 | от 932 до 532 | 708 | 682 | 19 |
| КУ.1-5500 | 5 500 | от 400 до 710 | от 1132 до 532 | 714 | 1002 | 29 |
| КУ.1-6900 | 6 900 | от 450 до 710 | от 1332 до 532 | 714 | 1232 | 35 |
| КУ.1-8500 | 8 500 | от 500 до 630 | от 1532 до 530 | 714 | 1472 | 42 |
| КУ.1-10700 | 10 700 | от 560 до 800 | от 1332 до 532 | 1314 | 982 | 45 |
| КУ.1-13500 | 13 500 | от 630 до 1100 | от 1232 до 532 | 1314 | 1202 | 50 |
| КУ.1-17000 | 17 000 | от 710 до 1250 | от 1332 до 532 | 1314 | 1472 | 59 |
| КУ.1-22000 | 22 000 | от 800 до 1250 | от 1632 до 532 | 1314 | 1852 | 74 |
| КУ.1-27500 | 27 500 | от 900 до 1250 | от 2032 до 532 | 1314 | 2282 | 92 |
Серия КУ.6 — компактная
| Типоразмер | Расход, м³/ч | Д, мм | А, мм | Б, мм | В, мм | Масса, кг |
|---|---|---|---|---|---|---|
| КУ.6-125 | 125 | 100–125 | 530 | 150 | 174 | 1,5 |
Аэродинамическое сопротивление: 50–300 Па в зависимости от расхода. Для прямоугольного сечения — переходные камеры под размер заказчика.
Преимущества сотрудничества
Индивидуальное проектирование
Расчёт каплеуловителя под конкретные параметры системы вентиляции.
Контроль качества
Испытания каждого изделия. Требования к сварке и комплекту документов на материалы фиксируются в техническом задании и договоре.
Оперативность
Сроки изготовления и монтажа уточняются после согласования исходных данных.
Монтаж и сервис
Шеф-монтаж, пусконаладка, обучение персонала, гарантийное обслуживание.
Доставка по РФ
Доставка спецтранспортом по всей России. Надёжная упаковка.
Документация
Паспорт изделия, проект, сертификаты соответствия.

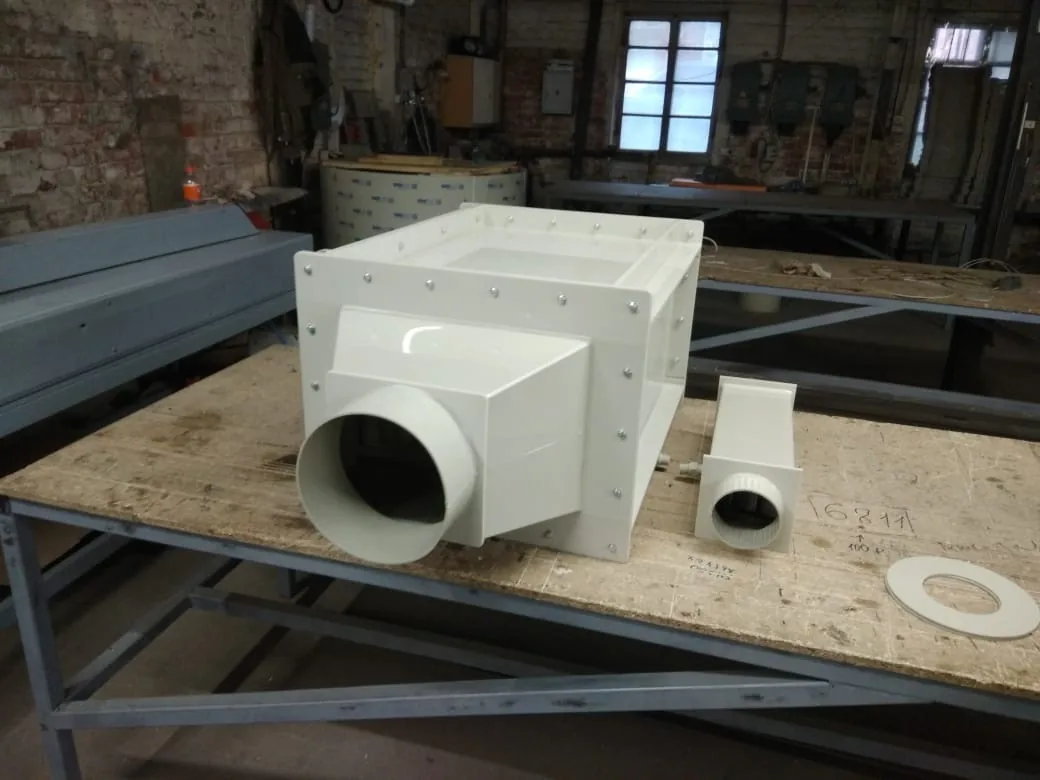

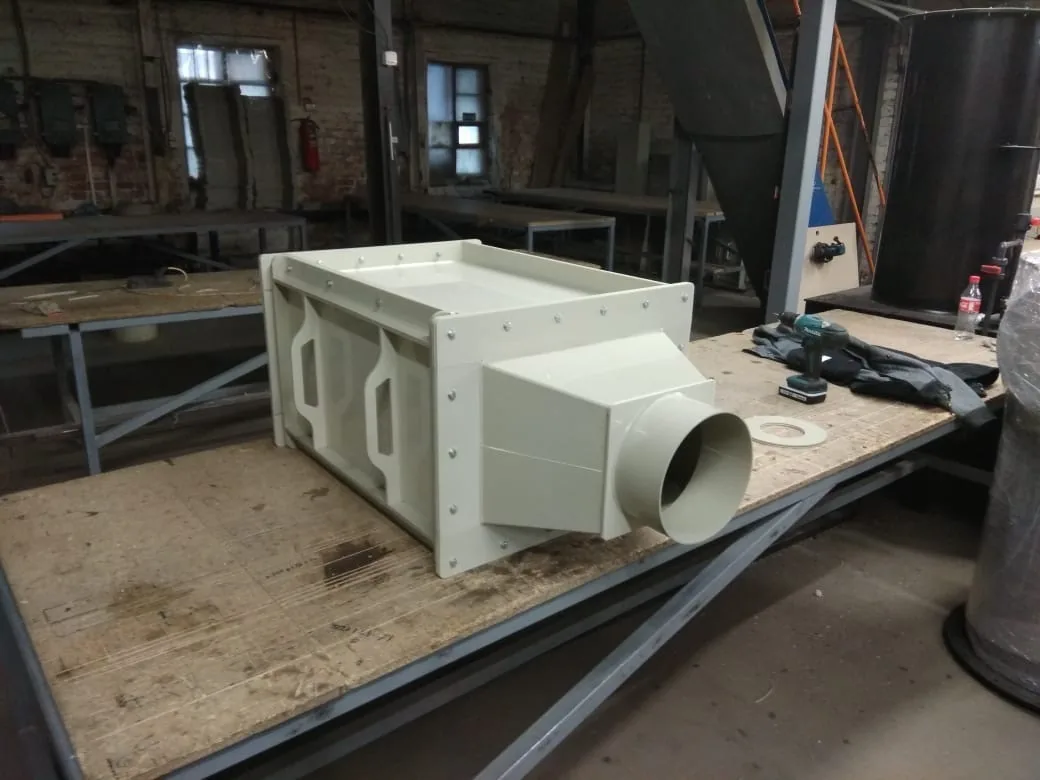

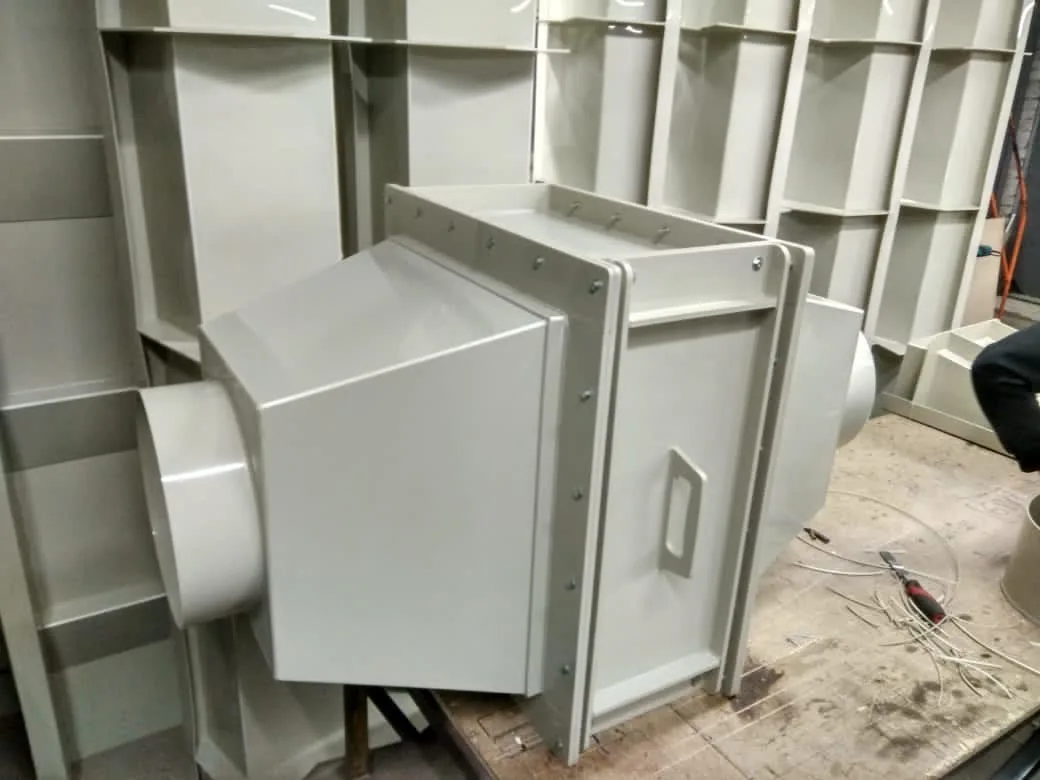

Фото готовой продукции
