Фильтры волокнистые гальванические (ФВГ / ФВК)

Высокоэффективная очистка воздушных вентиляционных выбросов в гальванических, травильных и химических производствах, из вытяжных шкафов и лабораторных помещений. Производительность от 2 500 до 80 000 м³/ч.

Почему выбирают наши фильтры

Степень очистки ≥ 96%
Производительность от 2 500 до 80 000 м³/ч
Фильтрующий элемент — иглопробивное полотно на основе полипропилена
Сухое и мокрое (с системой орошения) исполнение
Корпус из ПП, ПНД или ПВХ
Двустороннее обслуживание (кроме ФВГ-6,4)

Размерный ряд фильтров

Выпускаются 5 типоразмеров фильтров с площадью поверхности фильтрования: 0,37, 0,74, 1,6, 3,2 и 6,4 м².

Производительность — от 2 500 до 80 000 м³/ч, что позволяет подобрать подходящее исполнение для согласованного диапазона производительности.

Принцип работы

Внутри корпуса фильтра размещена кассета с фильтрующим иглопробивным полотном на основе полипропилена. Кассета изготовлена в виде вертикально расположенных складок. Установка и смена кассет осуществляются через монтажный люк в верхней части корпуса.

Фильтр работает в режиме накопления уловленного продукта на поверхности фильтрующего материала с частичным стоком жидкости. При достижении перепада давления 700 Па (70 мм рт. ст.) фильтр подвергается периодической промывке — обычно один раз в 15–20 суток — с помощью переносной форсунки через промывочные люки.

Система орошения (для мокрого исполнения) включает патрубок для подключения трубопровода орошающей жидкости, одну или несколько форсунок и патрубок отвода жидкости.

Условное обозначение

Пример: ФВГ-0,37-1-ПП

Обозначение	Расшифровка
ФВГ	фильтр волокнистый для гальванических ванн
ФВК	фильтр кассетный гальванический
0,37 / 0,74 / 1,6 / 3,2 / 6,4	площадь поверхности фильтрования, м²
1	сухой фильтр (без системы орошения)
2	мокрый фильтр (с системой орошения)
ПП, ПНД, ПВХ	материал корпуса
Л / П	сторона обслуживания (только для ФВГ-6,4)

Технические характеристики

Фильтр	Произв., м³/ч	Площадь, м²	Макс. конц., мг/м³	Сопр. нач., Па	Сопр. кон., Па	Очистка, %
ФВГ-0,37	2 500–5 000	0,37	10	350	700	≥ 96
ФВГ-0,74	5 000–10 000	0,74	10	350	700	≥ 96
ФВГ-1,6	10 000–20 000	1,6	10	350	700	≥ 96
ФВГ-3,2	20 000–40 000	3,2	10	350	700	≥ 96
ФВГ-6,4	60 000–80 000	6,4	10	350	700	≥ 96

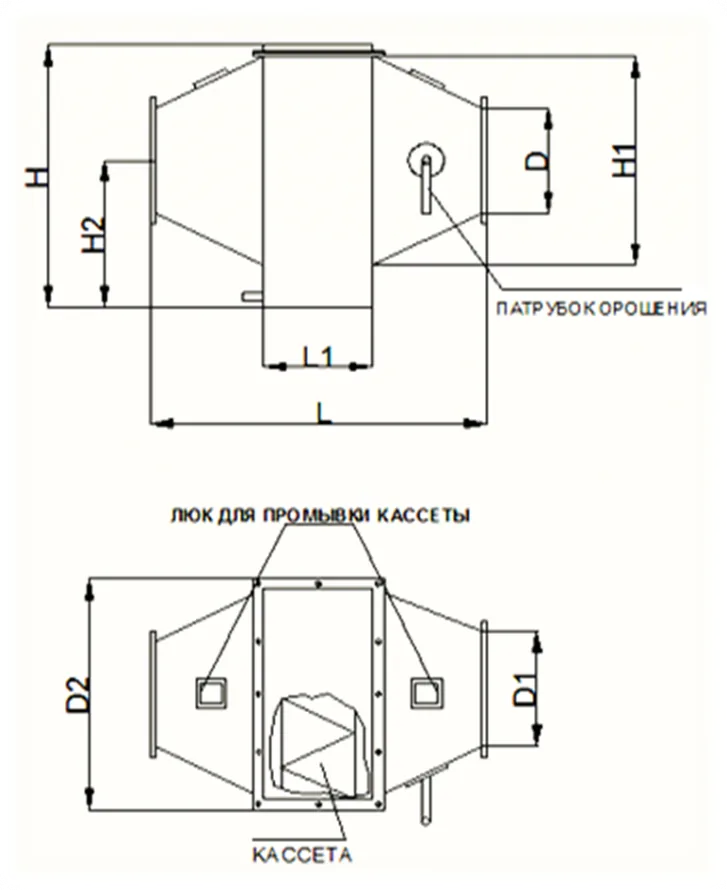

Габаритные размеры, мм

Тип	L	L1	H	H1	H2	D	D1	D2
ФВГ-0,37	1050	480	1000	600	700	355	355	450
ФВГ-0,74	1100	480	1000	600	700	400	400	700
ФВГ-1,6	1150	480	1200	830	900	400	400	950
ФВГ-3,2	1350	480	1250	830	950	630	630	1050
ФВГ-6,4	1600	480	2000	1550	2000	1300	1300	1800

Достоинства мокрой очистки газов

Простота конструкции

Сравнительно невысокая стоимость изготовления и обслуживания.

Высокая эффективность

Превосходит сухие механические пылеуловители инерционного типа.

Компактные габариты

Меньшие размеры по сравнению с тканевыми фильтрами и электрофильтрами.

Комплексная очистка

Улавливание твёрдых частиц вместе с парами и газообразными компонентами.

Дополнительная комплектация

Ёмкость для орошающей жидкости
Насос орошения
Визуальный уровнемер жидкости
Смотровые окна в корпусе ФВГ
Химически стойкая запорная арматура

Преимущества сотрудничества

Индивидуальное проектирование

Расчёт фильтра под конкретный состав выбросов, производительность и условия эксплуатации.

Контроль качества

Испытания каждого изделия. Требования к сварке и комплекту документов на материалы фиксируются в техническом задании и договоре.

Оперативность

Сроки изготовления и монтажа уточняются после согласования исходных данных.

Монтаж и сервис

Шеф-монтаж, пусконаладка, обучение персонала, гарантийное обслуживание.

Доставка по РФ

Доставка спецтранспортом по всей России. Надёжная упаковка.

Документация

Паспорт изделия, проект, сертификаты соответствия.

Запросить расчёт

Заполните форму — мы подберём фильтр под ваши параметры и подготовим коммерческое предложение.
